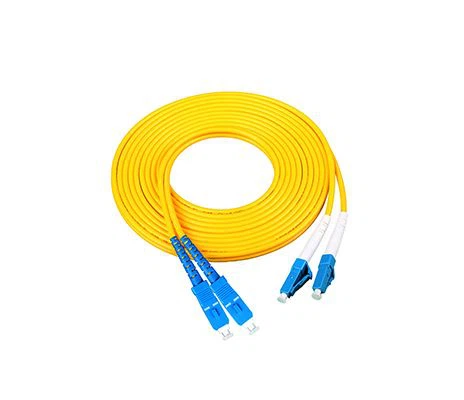

Az SC-LC egymódusú Duplex OS2 szálas patch kábelek csökkentették a hajlítási veszteség érzékenységét a szabványos távközlési szálas patch kábelekkel szemben: Optimális a rugalmas telepítéshez a beltéri kábelek beállításában, amelyeket most falakban, mennyezeteken, vezetékekben (FTTH) és más göröngyös felületeken használhatnak anélkül, hogy aggódniuk kellene a szálhajlítások miatt.
Funkciók:
Kiváló minőségű ferrule.
Szigorú minőségi tesztelés: Insertion Loss and Return Loss 100% -ban tesztelve.
PVC, OFNR, OFNP és LSZH kabát kérésre.
Alkalmazások
CATV ÉS FTTH
Adatközpont
Felügyeleti rendszer
Ethernet LAN kábelezés
Száloptikai kommunikációs hálózatok
Száloptikai berendezések és műszerek
Távolsági, kültéri/beltéri vezetékek, csomagtartó stb.
előírás
paraméter | egység | FC,SC,LC | ST,MU,MTRJ, | |||
Sm | Mm | Sm | Mm | |||
Upc | Apc | Upc | Upc | Upc | ||
Beillesztési veszteség | Db | ≤0,2 | ≤0,2 | |||
Visszáru veszteség | Db | ≥55 | ≥65 | ≥35 | ≥55 | ≥35 |
Ismételhetőség | Db | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
tartósság | Db | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
Cserélhetőség | Db | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
Nyomószilárdság | É | F>300 | ||||
Működési élettartam | szer | n>1000 | ||||
Működési hőmérséklet | °C | -40~75 | ||||
Tárolási hőmérséklet | °C | -45~85 | ||||
Kábel átmérője | centiméter | 0,9,2,0,3,0 vagy meghatározott | ||||
paraméter
Csatlakozók | SC-ről LC-re |
mag | Egymódusú |
sűrűség | Szimpla/ Duplex |
Befejezés/méret | UPC/APC lengyel |
hosszúság | Több méretben elérhető (1m,3m,5m,10m,20m) |
súly | ≈30g |
Hullámhosszon | 1310 és 1550nm |
szín | Sárga kabát |
polaritás | A(TX) –B(RX) |
SC interfész: kék nagy port --- héja téglalap alakú, és a használt csap és csatlakozóhüvely szerkezeti méretei pontosan megegyeznek az FC típussal. Ezek közül a csap véglapját többnyire PC vagy APC típusú csiszolja, és a rögzítési módszer a dugó típusa rotáció nélkül. Fém repeszekkel van felszerelve, ami kényelmes a rejtett telepítéshez. Ez a fajta csatlakozó az alacsony ár, a kényelmes plug-in működés, a behelyezési veszteség kis ingadozása, a nagy nyomószilárdság és a nagy telepítési sűrűség előnyei.
LC interfész: kék kis négyzet alakú port --- kényelmes működésű moduláris jack (RJ) retesz mechanizmusból készül. A csap és a hüvely mérete kicsi, ami javítja az optikai szál csatlakozó sűrűségét az optikai szálelosztó keretben. A precíziós kerámia hüvely hosszú távon stabil mechanikai és optikai tulajdonságokat biztosít.
Az SC-LC egymódusú optikai szál áthidaló a következő jellemzőkkel rendelkezik: jó cserélhetőség, alacsony behelyezési veszteség, jó ismételhetőség, jó szakítóteljesítmény, jó hőmérséklet-stabilitás, jó interpozíciós teljesítmény és nagy visszatérési veszteség. A Japánból importált kerámia plug-in magot elfogadják, amely hosszú élettartammal és folyamatos adatcserével rendelkezik csomagvesztés nélkül.
Támogatja a testreszabott FC / LC / SC / ST csatlakozót, a UPC / APC egymódos / multimód / OM3 / OM4, 10 Gigabit és más jumpereket.
Az SC-től az LC-ig az egyik vége a GBIC-hez, a másik vége pedig a mini-GBIC-hez vagy az SFP-hez csatlakozik.
1. Az SFP port és a hozzá tartozó 10 / 1000 / 1000BASE-T Ethernet port logikailag optoelektronikai multiplex. A felhasználók választhatnak közülük az aktuális hálózati helyzetnek megfelelően, de nem tudnak egyszerre dolgozni. Ezenkívül csak az optikai port van hatékony üzemi állapotban, amikor a két port csatlakoztatva van.
2. Az SFP modul térfogata felére csökken, mint a GBIC modulé, és a portok száma ugyanazon a panelen több mint kétszerese lehet. Az SFP modul egyéb funkciói alapvetően összhangban vannak a GBIC-vel. Egyes kapcsológyártók az SMP modult miniatürizált GBIC-nek (mini-GBIC) nevezik, amely támogatja az SX, LX, TX, LH és 1000 m-t.
3. XFP (10G optikai modul, használható 10 gigabites Ethernet, SONET és más rendszerek, többnyire LC interfész), xenpak (használt 10 Gigabit Ethernet, SC interfész).
