G.657.A1 OS2 egymódusú optikai szál van kiválasztva az egymódusú jumper, amely megfelel a ROHS szabvány.
Funkciók
● Alacsony behelyezési veszteség és magas visszatérő veszteség
● Jó ismételhetőség és stabilitás
● Megfelel a Telcodia GR-326-Core, JIS-5973,TIA/EIA 604 szabványnak
Alkalmazások
● KAT, FTTH
● Adatközpont
● Felügyeleti rendszer
● Ethernet LAN kábelezés
Specifikáció
Paraméter | Egység | FC,SC,LC | ST,MU,MTRJ, | |||
Sm | Mm | Sm | Mm | |||
Upc | Apc | Upc | Upc | Upc | ||
Beszúrási veszteség | Db | ≤0,2 | ≤0,2 | |||
Visszáru vesztesége | Db | ≥55 | ≥65 | ≥35 | ≥55 | ≥35 |
Ismételhetőség | Db | •IL≤0,2 (RL≥5 | •IL≤0,1 | •IL≤0,1 | •IL≤0,1 | |
Tartósság | Db | •IL≤0,2 (RL≥5 | •IL≤0,1 | •IL≤0,1 | •IL≤0,1 | |
Cserélhetőség | Db | •IL≤0,2 (RL≥5 | •IL≤0,1 | •IL≤0,1 | •IL≤0,1 | |
Nyomószilárdság | N | F>300 | ||||
Működési élettartam | Alkalommal | n> 1000 | ||||
Üzemi hőmérséklet | °C | -40~75 | ||||
Tárolási hőmérséklet | °C | -45~85 | ||||
Kábel átmérője | Cm | 0.9, 2.0, 3.0 vagy meghatározott | ||||

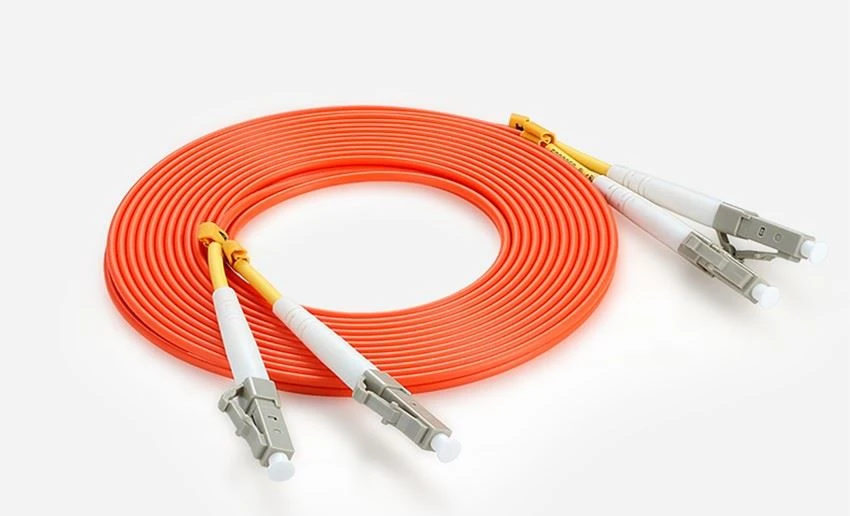

Fiber csatlakozó |
LC-től LC-ig |
Szál típusa | SM: sárga/kék/fehér; OM1&OM2: Narancs; OM3:Aqua; OM4:Aqua/Violet/ Bíbor |
Kábel OD & Kabát | 1.6/2.0mm&PVC/LSZH | Rostok száma | 2 Rostok |
Beszúrási veszteség |
≤0,3 dB(IEC C. fokozat) ≤0,12 dB(B. iEC-fokozat) |
Visszáru vesztesége | SM UPC ≥ 50dB(min) SM APC ≥ 60dB(min) MM PC ≥ 35dB(min) |
Kihúzható erő | 100N | Tartósság | 500 ciklus |
AB Polaritás kapcsolható | Elérhető | Üzemi hőmérséklet | -40 és + 85°C között |
Részletes bevezetés
1.Connector Típus: LC, SC, FC, ST, FC, Mu MTRJ, MPO, E2000
2. Lengyel: PC, APC, UPC
3. Fiber Típus: Egymódusú (SM: 9/125um), Multimode (MM: 50/125um a 62.5/125um);
4.Kábel átmérője: 3.0mm, 2.0mm,. 0,9 mm;
5. Hossz: 1,2, 3,5, 10 méter egyedi hosszúságú;
6. Kábelanyag: PVC, LSZH
"SM = Enkele Modus; MM = Multi Modus; SX = Szimpatika; DX = kétoldalas "

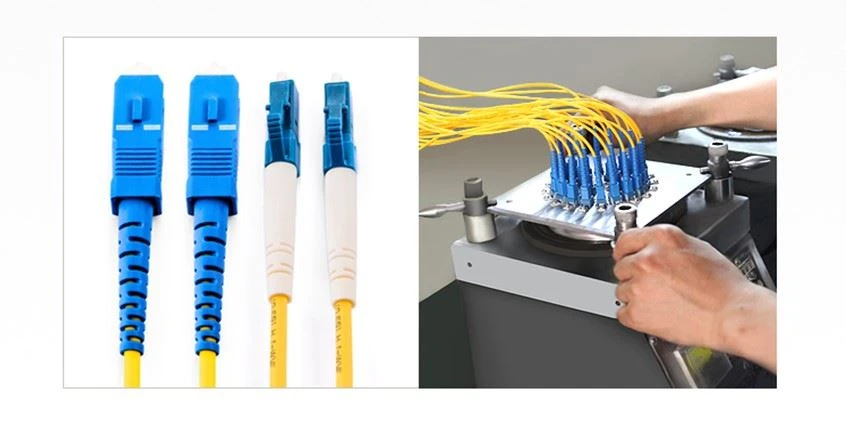

Különböző optikai szálas áthidalók (SC, FC, LC, ST)
Az SC csatlakozó héja téglalap alakú, amely az SC csatolóhoz kapcsolódik. Ez közvetlenül be, és be forgatás nélkül. Ez könnyen használható. Mérnöki műanyagból készült, ellenáll a magas hőmérsékletnek, és nem könnyen oxidálható. Azonban a csatlakozó könnyen kiesik, ha hosszú ideig használják.
Az ST csatlakozó héja bajonettel van körülezve, amely az ST csatolóhoz csatlakozik, és körülbelül 90 ° -ot kell forgatnia. Szoros kapcsolat, nem könnyű leesni. Mivel a csatlakozónak fél kört kell forgatnia a bajonettel való behelyezés és rögzítés után, könnyen eltörhető.
Az FC csatlakozó hasonló az st csatlakozóhoz, alakja kerek, de az FC csatlakozó belsejében menet van, és az FC csatolóval van csatlakoztatva az elforgatáson keresztül. Megbízható csatlakozás és porállóság. Mivel szükség van, hogy forgassa, a telepítés kényelmetlen, így a telepítési idő egy kicsit hosszabb.
Az LC csatlakozó hasonló az SC csatlakozóhoz, de kisebb, mint az SC csatlakozó. Lc csatlakozó csatlakoztatására használt SFP fiber modul és készült kényelmes működés moduláris jack (RJ) retesz mechanizmus.
A gyakran használt LC jumperek optikai szál és optikai modulok csatlakoztatására szolgálnak, így általában LC-SC vagy lc-fc, és legtöbbjüket párban használják, és kevés egy LC jumper van.
Nagy teljesítményű optikai szál ugrás
Optikai száljumper használják csatlakozni adatközpont, CATV, optikai szál vizsgálati berendezések, LAN, távközlési hálózat, FTTx, kommunikációs szoba, optikai szálkommunikációs rendszer, védelmi hadviselés előkészítése, stb
Optikai szál csatlakozó, hossz, szín, optikai szál minőség, specifikáció, anyag, csomagolás, stb

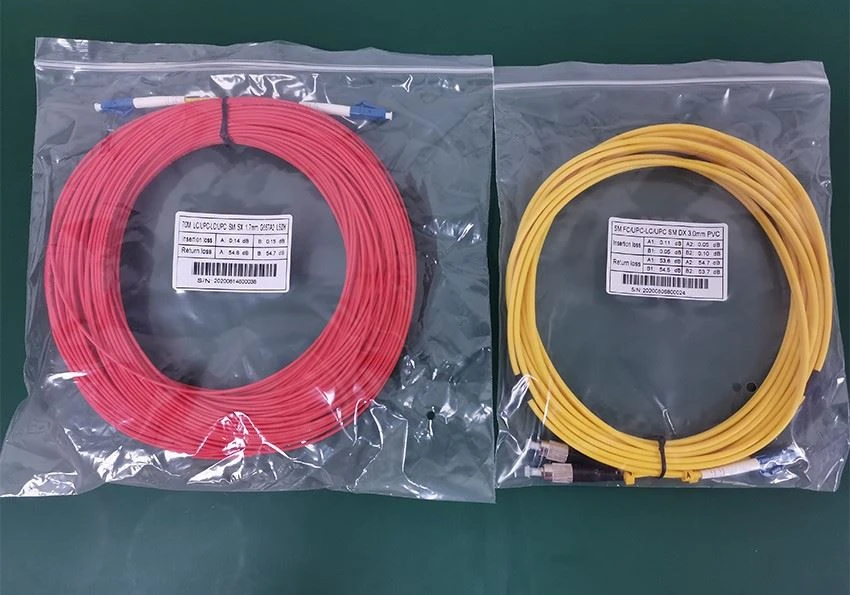

Minden áthidalót szigorúan tesztelünk a gyár elhagyása előtt, hogy a végfelület makulátlan legyen, a behelyezési veszteség és a visszhangveszteség összhangban legyen a nemzetközi távközlési szabványokkal.
Gazdaságos és hatékony hajlító érzéketlen optikai szál ugrás
Kerámia csatlakozó duplex csatlakozó, amely alkalmas a nagy sebességű kábelezési hálózati átvitelhez és az EIA/TIA 604-2 ipari szabványoknak megfelelően.
Az optimális behelyezési veszteség és visszatérési veszteség biztosítja a stabil jelátvitelt és a hálózati biztonságot. Jó hőstabilitással, nagy keménységgel és környezeti alkalmazkodóképességgel rendelkezik.
Ultramagas hajlítási teljesítmény, kanyarozás, kábelkihasználtság javítása, a kommunikáció normális és stabil működésének biztosítása.
Abban az esetben, extrém hajlítás az optikai szál, az optikai jel szivárgott ki a külső a mag miatt hajlítás megmarad, és a veszteség az optikai szál csökken.
Gyik
K: Mi a különbség az 50/125 és a 62.5/125 rost között?
V: 50/125 lehet futtatni tovább kevesebb veszteséggel, mint 62,5/125 rost.
K: Mi a különbség a UPC szálas csatlakozók és az APC fiber csatlakozók között?
A: A UPC az Ultra Physical Contact rövidítése, az APC pedig a ferde fizikai kontaktus. A UPC csatlakozók finoman políroznak a szálak végein, hogy csökkentsék a behelyezési veszteséget és növeljék a visszatérési veszteséget (minél nagyobb a visszatérési veszteség, annál jobb a kapcsolat). A UPC csatlakozók visszatérési vesztesége több mint 50 dB. Az APC csatlakozók arra készültek, hogy csökkentsék a behelyezési veszteséget, és még jobban növeljék a visszatérési veszteséget. Az APC csatlakozók visszatérési vesztesége meghaladja a 60 dB-t. Az APC csatlakozó szál ának vége 8 fokos szögben polírozta, amely megakadályozza a visszatükröződéseket, amelyek rontják a rendszer teljesítményét.
K: Az MTP és MPO kábelek ugyanazok?
V: Az MTP és MPO kábelek lényegében ugyanazok. Az MPO a csatlakozótípus általános neve, míg az MTP az UsConnec bejegyzett védjegyneve és formatervezési mintaneve. A két csatlakozótípus visszafelé kompatibilis, és minden MTP/MPO kazettával és patch panellel működik. A fő különbség az, hogy az MTP-t kiváló mechanikai és optikai teljesítményre tervezték az MPO-val szemben.
