A pigtail végét lecsupaszítják és a többféle szálú törzs egyetlen szálához illesztik. Pigtailek felkötése az egyes rostokra a csomagtartóban&"kitör"&"; a többszálas kábelt alkatrészszálaiba a végberendezéshez való csatlakoztatáshoz.
A patch kábel 0,9 mm-es 2,0 mm-es és 3,0 mm-es csatlakozóval rendelkezik. A csatlakozókat fel lehet szerelni az apatch panelbe, gyakran párban, bár léteznek egyszálas megoldások, hogy lehetővé tegyék a végpontokhoz vagy más, javítószálakkal futó szálakhoz való csatlakozást. Alternatív megoldásként lehetnek csatlakozóik és közvetlenül egy optikai adóvevőhöz csatlakoztathatók.

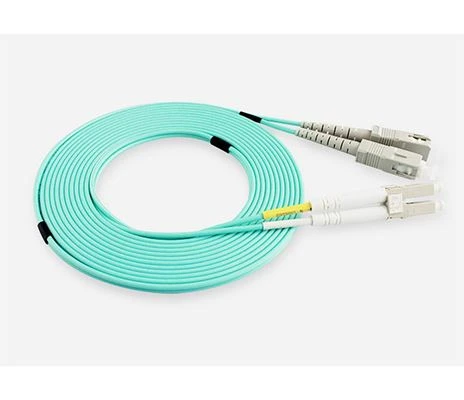

Az SC-LC száloptikai patch kordiszalaggal ellátott optikai kábel mindkét végén olyan csatlakozókkal van lezárva, amelyek lehetővé teszik gyors és kényelmes csatlakoztatását a CATV-hez, az anoptikus kapcsolóhoz vagy más telekommunikációs berendezésekhez. Vastag védőréteggel az optikai adó, vevő és a sorkapocs dobozának csatlakoztatására szolgál. Ez az úgynevezett &; összekapcsolási stílusú kábelezés &.
Jellemzők:
Alacsony behelyezési veszteség
Nagy visszatérési veszteség
Nagy felcserélhetőség
Jó környezeti stabilitás
Különböző előírások
Kiváló környezeti alkalmazkodóképesség
Alkalmazások:
Kommunikációs rendszerek
Szálas hozzáférési hálózat
Száloptikai elosztó keret
CATV&erősítő; CCTV
LAN (helyi hálózat)
Teszt Felszerelés
Kommunikációs helyiségek
FTTH (Fiber to the Home)
FOS (optikai szenzor)
Optikai szálhoz kapcsolt és továbbított berendezések
Adatfeldolgozó hálózatok
Szálas típus | Single / Multi mód |
Interfész típusa | ST / LC / FC / SC |
Végarc típusa | PC / UPC / APC |
Beszúrási veszteség | Kevesebb mint 0,3db |
Visszatérési veszteség | PC (& gt; 45db); UPC (& gt; 50db); APC (& gt; 55db) |
Üzemhőmérséklet | -20~+60℃ |
Tárolási hőmérséklet | -20~+65℃ |
Ház színe | Egyetlen (sárga); Több (narancssárga 、 aqua) |
Alkalmazás | FTTH FTTB FTTX hálózat |
Szállítási idő | Minta: 2 nap, Tömeges megrendelés: 7 nap |
Műszaki paraméter
paraméter | Mértékegység | Index | |||
Csatlakozó típusa | / | PC (SM) | UPC (SM) | APC (SM) | PC (MM) |
Visszatérési veszteség | dB | & gt; 45 | & 50; | & 60; | & gt; 35 |
Beszúrási veszteség | dB | & 0,2; | |||
Megismételhetőség | dB | & 0,1; | |||
Felcserélhetőség | dB | & 0,2; | |||
Kábelátmérő | mm | 0.9，2.0，3.0 | |||
Tartósság | dB | 1000 érés,<> | |||
A kapcsolat tartóssága | alkalommal | & gt; 500 (nem fém),> 1000 (fém) | |||
Üzemi hőmérséklet | ℃ | -25~75 | |||
Részletek
Paraméter | Mértékegység | FC SC LC | ST MU | MT-RJ MPO | E2000 | |||||||
SM | MM | SM / MM | SM / MM | SM | ||||||||
PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | ||
Beszúrási veszteség | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
Visszatérési veszteség | dB | ≥45 | ≥50 | ≥60 | ≥30 | ≥45 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 | ≥55 |
Üzemeltetési | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | |||||||
Cserélhetőség | dB | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
Rezgés | dB | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
Üzemeltetési | °C | -40~75 | -40~75 | -40~75 | -40~75 | |||||||
Tárolás | °C | -45~85 | -45~85 | -45~85 | -45~85 | |||||||
Kábelátmérő | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | |||||||
Különbségek az LC és az SC interfészek között:
Az LC és az SC kétféle négyzetes felület. Az SC közismert nevén Big square port. Az SC optikai szál jumper közvetlenül beilleszthető és behelyezhető, ami kényelmes a használata. A csatlakoztatott optikai modul GBIC. Az LC közismert nevén kis négyzet port, az LC optikai szál jumper főleg az SFP optikai moduljához van csatlakoztatva.
Az SC-LC optikai szál jumper optikai szálas fúziós technológiáját főleg az optikai szál és az optikai szál vagy az optikai szál és a pigtail szál összekapcsolására használják szálolvasztó géppel, hogy a csupasz szál és az optikai szál farokszála összeolvadjon egy egészbe, és a farokszálnak külön szálfej van. Az optikai szálas adó-vevővel való kapcsolat révén az optikai szál és a csavart érpár csatlakozik az információs aljzathoz. Az optikai szálfúzió folyamatában használt fő eszközök: optikai végdoboz, optikai szál adó-vevő, pigtail, csatoló, speciális sztriptíz, optikai szálvágó stb.
