Az MTP trunk kábel 40G QSFP+ SR4, 40G QSFP+ CSR4 és 100G QSFP28 SR4 optika közvetlen csatlakozáshoz és nagy sűrűségű adatközpontalkalmazásokhoz készült; Az amerikai Conec MTP csatlakozók teljes mértékben megfelelnek az MPO szabványoknak.
Alkalmazása MTP / MPO optikai szál jumpeR
Előre csatlakoztatott terminálhíd-kapcsolat a munkaállomások között
Nagy sűrűségű optikai szálas vonal
Kommunikációs és kábeltelevíziós hálózat
Adatközpont-kábelezési rendszer
LAN- és WAN-ügyfelek
Az MTP szálas patch kábeleket általában üvegszálas modulok, MTP szálelosztó dobozok, száladapter panelek stb.
Az MTP optikai száljumper egyfajta átviteli közeg, amelyet az adatközpontban lévő berendezések között használnak. Az MTP-csatlakozóból származik. Az MTP csatlakozó egyfajta többmagos végnyomás az MPO csatlakozóban, amely több innovációval és nagy teljesítménnyel rendelkezik, amelyet az Egyesült Államok conec vállalata tervezett. A hagyományos MPO csatlakozóval összehasonlítva optikai teljesítménye és mechanikai teljesítménye jelentősen javult.
Az MTP-vonal a csúcskategóriás, nagy sűrűségű integráció, valamint a plug and play implementáció révén sok kényelmet biztosít a vállalati mérnöki megvalósításhoz
A HTF-áthidalókat a gyár elhagyása előtt szigorúan tesztelik annak érdekében, hogy a végfelület tiszta legyen, és a behelyezési veszteség és a visszatérési veszteség megfeleljen a nemzetközi távközlési szabványoknak
Termékspecifikációk
A csatlakozó | MTP Female (tű nélküli) | B csatlakozó | MTP Female (tű nélküli) |
Szál asszimód | OM3 50/125μm | Hullámhossz | 850/1300nm |
Lengyel típus | UPC a UPC-hez | Minimális hajlítási sugár | 7,5 mm |
Beszúrási veszteség | 0,35 dB Max (0,15 dB-es jellemző)0.35dB Max (0.15dB Typ.) | Visszáru vesztesége | ≥20dB |
Csillapítás 850 nm-en | ≤2,3 dB/km | Csillapítás 1300nm-on | ≤0,6 dB/km |
Kabát OD | 3,0 mm | Kábelkabát | Plenum (OfNP) |
Telepítési szakítóterhelés | 100 N | Hosszú távú szakítóterhelés | 50 N |
Üzemi hőmérséklet | -10°C és +70°C között | Tárolási hőmérséklet | -40°C és +85°C között |
Nagy teljesítményű MTP kábelezési megoldás
MTP optikai szál jumper általában csatlakozni optikai szálas modulok, MTP optikai szál asszegáló dobozok és optikai száladapter panelek, annak érdekében, hogy erős hálózati rugalmasság adatközpont okozás.
A HTF-áthidalókat szigorúan tesztelik, mielőtt elhagyják a gyárat, hogy a végfelület makulátlan legyen, a behelyezési veszteség és az echo veszteség megfeleljen a nemzetközi távközlési szabványoknak.
Mezőre szerelhető csatlakozók
A terepre szerelhető optikai szálas csatlakozókat olyan optikai száláteresztő kábelek összekapcsolására használják, amelyek egyetlen üzemmódú szálat tartalmaznak. Ezek az összeállítások két fő kategóriába sorolhatók: egykötésű csatlakozószerelvények és több-összeillesztett csatlakozószerelvények.
A terepre szerelhető optikai szálas csatlakozókat terepi restaurálási munkákhoz és a különböző méretű áthidaló zsinórok feltöltésének szükségességének kiküszöbölésére használják.

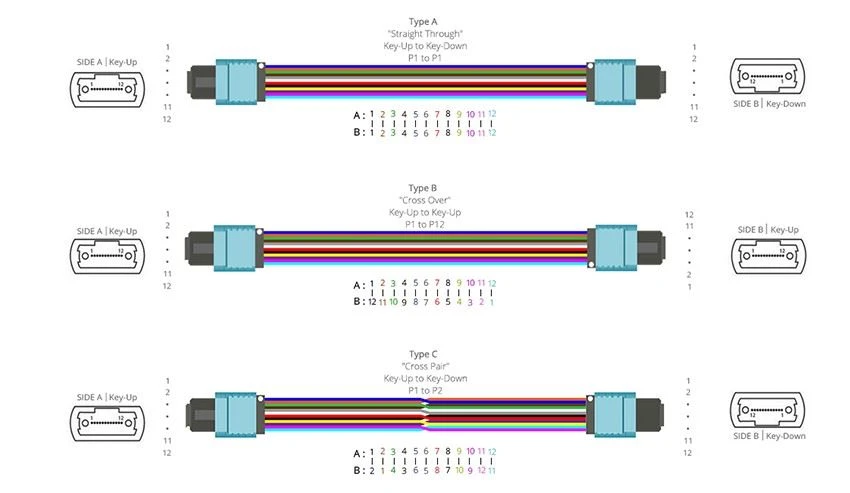

Egy optikai kapcsolathoz két optikai szálra van szükség az egész átviteli folyamat befejezéséhez. Az optikai modul például tartalmazza a fogadó vég- és adóvégeket,
Biztosítani kell, hogy a vevő és az adó össze van kapcsolva, és ez a megegyezés az adó (TX) és a transzfektus (Rx) között a szálkapcsolat mindkét végén polaritásnak nevezik.
Az előre megszakított, nagy sűrűségű kábelezési rendszerek, mint például az MTP-csatlakozórendszerek esetében a polaritási problémákat nagyra kell értékelni. Mastering fiber polaritás tudás maximalizálhatja a menedzsment és optimalizálása a hálózati kapcsolatok.
Gyik
K: Ki a gyártó?
A: Fiber a HTF.
K: Mik ennek a cikknek a méretei?
A: A kábel 1 méter hosszú.
K: Honnan tudhatom, hogy milyen nemre van szükségem?
A: A nem az MTP végképéből kijövő fém vezetőcsapokra utal. A legtöbb adó-vevő (QSFP modul) férfi csapokkal rendelkezik, ezért női kábelekre lesz szüksége az összekapcsolásukhoz.
K: Ha közvetlenül az adó-vevőről az adó-vevőre csatlakozom, milyen polaritáskábelre van szükségem?
A: Akkor valószínűleg szükség van egy módszer B női női kábel. Kérjük, ellenőrizze a dokumentációt, hogy erősítse meg.
