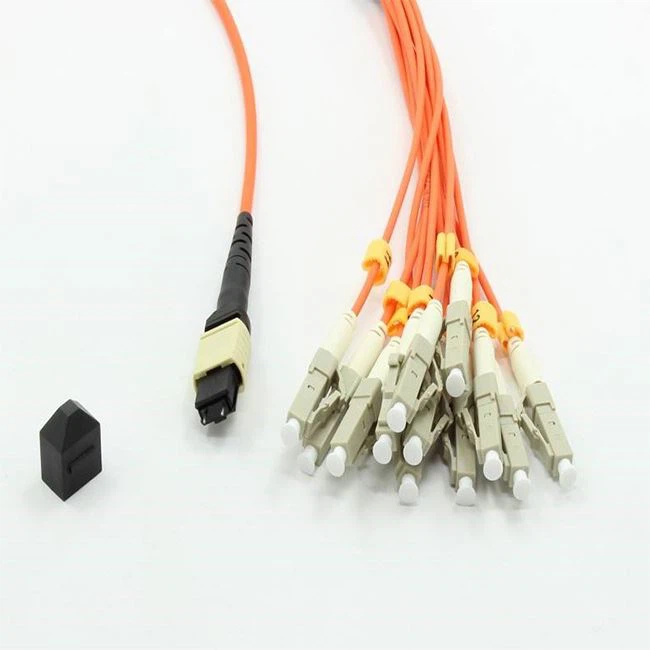

Patch Cord MTP LC UPC 12 szál OFNP OM4
0,2 dB alacsony behelyezési veszteségű LC csatlakozó
Szorosan tolerálható kerámiahüvelyek alkalmazása az alacsony veszteség és az egyszerű összeszerelés biztosítása érdekében, kiváló teljesítményt nyújtva, nagyon nagy ismételhetőség mellett.
A 3D-s interferométer biztosítja az MTP / MPO polírozási folyamat ellenőrzését, és a csiszolt MT hüvely minden paraméterének megfelel és meghaladja az ipari szabványokat. A tiszta optikai csatlakozók elengedhetetlenek a megbízható, nagy teljesítményű száloptikai infrastruktúra biztosításához.
Mi az MTP-LC ágvezeték tipikus alkalmazása?
Az MTP-LC elágazó jumpereket a penge switch board kártyák portreplikációjához használják, hogy megkönnyítsék ezeknek a portoknak a csatlakoztatását más eszközökhöz. A konkrét alkalmazás és a beépített komponensek alapján kétféle elágazó-áthidaló létezik, a modulágú és a csomagtartó-átugrók.
A modulágú jumperek közvetlenül csatlakoznak az MTP-LC modul hátuljához, és a kapcsoló portjait átmásolják az azonos vagy szomszédos állványokban elhelyezett panelekre. Általában az alkalmazás használatakor a kapcsoló MDA vagy oszlopfej kapcsolóban található.
Általánosságban elmondható, hogy egy 40 g-os hálózatban minden 40 g-os qsfp + optikai modult négy duplex LC-csatlakozón keresztül négy SFP + optikai modulhoz kell csatlakoztatni. Ezért a 40g-os kapcsolat egyszerűbbé és stabilabbá tétele érdekében a 40g-os MTP-LC szálelosztó keret interfészei 12 csoportra vannak felosztva, mindegyik csoport 4 duplex LC-felülettel rendelkezik, amelyek könnyebben megvalósíthatják a 40g-os kapcsolatot.
A 40 g-os MTP-LC optikai szálas elosztókeret ideális terjesztési megoldás, amelynek előnyei a hely- és költségmegtakarítás, a vezetékek sűrűségének növelése, a kényelmes kezelés, a rugalmasság, az optikai szál jumperének védelme és a sérülések elkerülése. Ez a hálózatot is könnyedén frissítheti 10 g-ról 40 g-ra.
40g MTP-LC szálelosztó keret valósítja meg a 4x10g LC vezetékeket
A 40g-os optikai modul képes támogatni a 4x10g-os optikai jelátviteli módot, így kompatibilis lehet a meglévő 10G-os optikai modullal. A 40gMTP-LC optikai elosztókeret hátlapján 12 MTP interfész található, köztük 8 átviteli interfész és 4 duplex interfész (4 adó és 4 adó). Ezeket az interfészeket a kapcsolón lévő 40 g-os optikai modulhoz csatlakoztatják az MTP szál jumperen keresztül. Az előlap csatlakoztatásához 1 csoportos (4) LC interfészt választhatunk ki 12 csoport (48) LC interfész közül, és használhatunk LC duplex optikai szál jumpert és AC interfészt. A 10g SFP + optikai modult a csere gép csatlakoztatva van. Ezért a 40 g-os qsfp + optikai modult sikeresen összekapcsolhatjuk 10 g SFP-vel + 40 g-os MTP-LC optikai elosztókereten keresztül.
A 40 g-os MTP-LC optikai szálas elosztókeret 12 magos 40 g mtp-mtp törzs optikai szál jumpert és 48 mag 10 g LC duplex optikai szál jumpert csatlakoztathat. Ezért egy 1U magas 40 g-os MTP-LC optikai szál elosztó keret képes 480 g-os adatátvitelre. Ami a legfontosabb, hogy a 40 g-os MTP-LC szálas elosztókeretet kábelkezelési termékként mutatják be, amely egyszerűsítheti a huzalozási folyamatot és nagyobb kábelkapacitást biztosíthat a korlátozott állványterületen.
Óvintézkedések a 40g-10g-os portok felosztásához
Általában a piacon a legtöbb márkakapcsoló támogatja a portok felosztását. Egyes speciális esetekben a kapcsoló portja nem osztható fel.
Amikor felosztja a 40g-os portot 4 * 10g-os portokra, győződjön meg arról, hogy a port alapértelmezés szerint 40Gbps sebességgel működik, és az egyéb L2 / L3 funkciók nincsenek engedélyezve. Vegye figyelembe, hogy a folyamat során a port még mindig 40Gbps sebességgel működik, amíg a rendszer újra nem indul. Ezért, miután a CLI parancsot használta a 40g-os port felosztására 4 * 10g-os portra, kérjük, indítsa újra az eszközt, hogy a parancs életbe lépjen.
