DWDM Telecom Solution A HTF HT6000 egy kompakt, nagy kapacitású, alacsony költségű OTN optikai átviteli rendszer, amelyet a HTF vezetett be. A CWDM / DWDM közös platform kialakítását alkalmazza, támogatja a többszolgáltatásos transzparens átvitelt, valamint rugalmas hálózati és hozzáférési képességekkel rendelkezik. Alkalmazható az országos gerinchálózatra, a tartományi gerinchálózatra, a metró gerinchálózatára és más maghálózatokra, az 1,6T feletti nagykapacitású csomópontok igényeinek kielégítésére, az iparág legköltséghatékonyabb átviteli alkalmazási platformja. Készítsen nagy kapacitású WDM átvitelbővítő megoldást az IDC és ISP szolgáltatók számára.
A DWDM Telecom megoldás specifikációi
Tétel | Leírás | |
Átviteli kapacitás | 96x10 Gbps / 96x100 Gbps | |
Hálózatkezelő egység | EMS hálózatkezelő lemez | |
OTU | 1,25G ~ 10Gbps, 100Gbps támogatás | |
1/2/4/8 /10 Gbps Fiber Channel | ||
CPRI;2/3/4/5/6/7 | ||
1G/10G Ethernet LAN vagy WAN PHY | ||
STM{0}}/16/64 SONET/SDH | ||
MUX/DEMUX | 8/16/40/48 csatornás támogatás | |
EDFA | EDFA erbium szálas erősítő | |
DCM | DCM:G.652/G655 Diszperziókompenzációs szálmodul | |
OLP | OLP1 plus 1 optikai védelem | |
méret | Szolgáltatások kártya | 20,5 (Ma) × 195 (Sz) × 252 (Mé) (mm) |
1U 4-nyílású ház | 482,5 (Sz) x 350 (Mé) x 44,5 (Ma) mm | |
2U 8-nyílású ház | 482,5 (Sz ) x 350 (Mé ) x 89 (Ma ) mm | |
5U 20-nyílású ház | 482,5 (Sz) x 350 (Mé) x 222,5 (Ma) mm | |
Környezet | Üzemi hőmérséklet | -10 fok ~ 60 fok |
Tárolási hőmérséklet | -40 fok ~ 80 fok | |
Relatív páratartalom | 5% ~ 95% Nem kondenzál | |
Tápellátás üzemmód | kettős tápegység, AC220V/DC-48V opcionális | |
Energiafelhasználás | 1U ＜120W, 2U＜200W, 5U＜400W | |
A HT6000 DWDM Telecom Solution a következő kártyákat tartalmazza
| NMS menedzsment kártya | 100G QSFP28 a CFP transzponderhez | 2xQSFP28 a CFP2 200G Muxponderhez |
| 100G Muxponder: QSFP28 ↔ 4xSFP28 | 40G és 100G OEO: 6*QSFP28 | SFP28 25G Quad transzponder |
| SFP plus Multi-Rate Quad transzponder | Redundáns többsebességű kettős transzponder | EDFA optikai erősítők |
| Bidi EDFA optikai erősítők | 16 csatornás DWDM MUX/DEMUX | 40 ch DWDM MUX/DEMUX (AAWG) |
| OLP optikai vonalvédő | DWDM passzív optikai add/drop multiplexerek | DCM kártya |
Hogyan szabhatjuk testre az Active DWDM rendszert a projektünknek megfelelően?
Kérjük, küldje el nekünk az alábbi szükséges információkat, majd mérnökeink személyre szabott megoldást terveznek az Ön számára.
(1) Kábelhossz, majd kiválaszthatja a DCM-et.
(2) optikai kábel csillapítása, konfigurálja az EDFA-t.
(3) Adatsebesség, konfigurálja és válassza ki az optikai adó-vevőt
(4) Csatornák. akkor választhat a Mux/Demux közül
(5) Az optikai kábel egyszálas vagy kétszálas.
(6) Állomás száma, hogyan kell hozzáadni és dobni az üzletet.Peer to peer, lánchálózat vagy gyűrűs hálózat?
(7) Középen, ha van optikai erősítő állomása.
Ha csak passzív WDM mux demux megoldásra van szüksége, a HTF csapata is támogatni tud a költségek megtakarításában.
CWDM plusz CWDM SFP vagy DWDM plus DWDM SFP megoldás
2 ~ 96 csatorna mux demux elérhető.

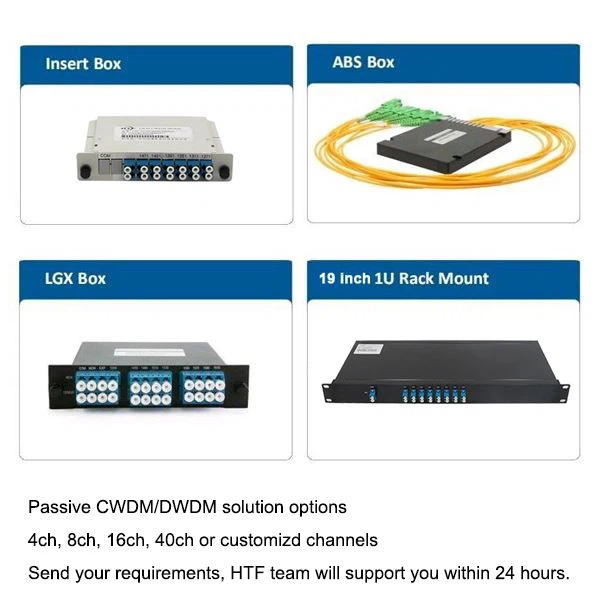

Csomagolás: ABS műanyag doboz, LGX fém kazettás doboz, 19 hüvelykes rack tartó, CCWDM modul típus elérhető.
A HTF csapata további információkat szeretne megosztani Önnel.
1. Hogyan telepítsünk hibrid CWDM/DWDM hálózatot üvegszálas hálózaton?
Ez úgy érhető el, hogy az 1530 nm-es vagy 1550 nm-es CWDM csatornát a DWDM Mux Demux vonali portjához csatlakoztatjuk.
A CWDM 1530 nm megfelel a DWDM keskenysávú C53-C60-nak,
A CWDM 1550 nm megfelel a DWDM keskenysávú C27-C42-nek.
2. Üdvözöljük, ha kapcsolatba léphet a HTF csapatával, ingyenes dwdm megoldás tervezést és műszaki támogatást kap.
A következő DWDM átviteli megoldás példaképet kaphatja meg:
DWDM peer-to-peer tok
DWDM lánc hálózati tok
DWDM plus OLP optikai vonalvédő tok
DWDM Ring hálózati tok
DWDM egyszálas kétirányú hálózati tok
DWDM ultra távolsági megoldás
