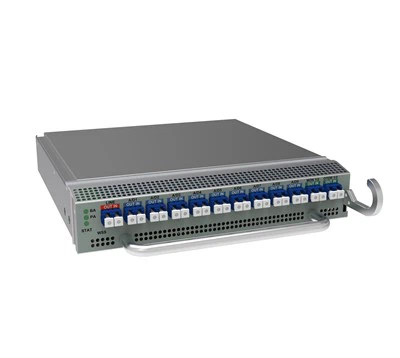

A HTF HT6000-OD/OM16 egy kombinált passzív, tizenhat csatornás 100 GHz-es DWDM multiplexer vagy demultiplexer (MUX vagy DEMUX), amely egyesíti a szabványos 100 GHz-es DWDM ITU rácscsatornákat 21-60 között, és 1U-os házra vonatkozik, 2U-os és 5U-os ház, egy szervizhelyet elfoglalva.
Funkció
16 csatornás DWDM optikai jel egy szálba multiplexelve
16 csatornás optikai jel demultiplexer egy hullámhosszú jelekhez
Kiemel
4 CH / 8 CH / 16 CH támogatása
Plug and play: nem igényel konfigurációt
Zöld termék: teljesen passzív, nem igényel áramot és hűtést
Alacsony beillesztési veszteség
4 csatornás maximális beillesztési veszteség Legfeljebb 1,8 dB
8 CH maximális beillesztési veszteség Kisebb vagy egyenlő, mint 3 dB
16 csatornás maximális beillesztési veszteség Legfeljebb 4,5 dB
Magas stabilitás
A beillesztési veszteség stabil, független a szál paramétereitől
Jó tulajdonságok, keveset befolyásol a hőmérséklet
Magas csatornaszigetelés
Szomszédos szigetelés 25 dB vagy annál nagyobb
Nem szomszédos szigetelés Nagyobb vagy egyenlő, mint 40 dB
A HT6000-OD/OM16 ideális a szálkapacitás növelésére két hely között anélkül, hogy további szálakat kellene beszerelni vagy bérelni. A teljes passzív megoldáshoz nincs szükség tápkábelezésre és konfigurációra sem; ez egy igazi plug and play megoldás.
A Mux/Demux lehetővé teszi az aktív berendezés elválasztását a hullámhossz multiplexelő komponensektől. Használható HTF vagy más DWDM-kompatibilis gyártó aktív optikai eszközeivel együtt.
Teljesítményparaméter
|
Paraméter |
Spontosítás |
Userke |
|||
|
Csatorna hullámhossza |
ITU rács |
Nm |
|||
|
Csatornaköz |
100 GHz |
Ghz |
|||
|
Csatorna |
4 |
8 |
16 |
||
|
Csatorna Passband |
> 0.3 |
Nm |
|||
|
Beillesztési veszteség Laposság |
<0.5 |
Db |
|||
|
Beillesztési veszteség |
<1.8 |
<3.0 |
<4.5 |
||
|
Csatorna elkülönítése |
Szomszédos |
25 |
Db |
||
|
Nem szomszédos |
40 |
Db |
|||
|
Polarizációtól függő veszteség |
<0.1 |
Db |
|||
|
Irányítottság |
>50 |
Db |
|||
|
Visszatérési veszteség |
>45 |
Dbm |
|||
|
Maximális teljesítmény kezelés |
26 |
Mw |
|||
|
Dimenzió |
191 ( W ) x 253 ( D ) x 20 ( H ) |
Mm |
|||
|
Környezet |
Üzemi hőmérséklet |
-10 fok -+60 fok |
fokozat |
||
|
Tárolási hőmérséklet |
-40 fok -+85 fok |
fokozat |
|||
|
Relatív páratartalom |
5% ~ 95% Nem kondenzál |
||||
DWDM MUX/DEMUX
|
Modell |
CHannel |
ILoss (dB) |
Szigetelés (dB) |
Hullámhossz (nm) |
||
|
MU/DMU |
MU+DMU |
Szomszédos |
Nem szomszédos |
|||
|
HT6000-OM16 |
16 csatornás MUX |
Kisebb vagy egyenlő, mint 3,5 |
Kisebb vagy egyenlő, mint 4,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-OD16 |
16 csatornás DEMUX |
Kisebb vagy egyenlő, mint 3,5 |
Kisebb vagy egyenlő, mint 4,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-ODM08 |
8 csatornás MUX és DEMUX |
3-nál kisebb vagy egyenlő |
Kisebb vagy egyenlő, mint 3,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-OM08 |
8 csatornás MUX |
3-nál kisebb vagy egyenlő |
Kisebb vagy egyenlő, mint 3,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-OD08 |
8 csatornás DEMUX |
3-nál kisebb vagy egyenlő |
Kisebb vagy egyenlő, mint 3,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-ODM04 |
4 csatornás MUX és DEMUX |
Kisebb vagy egyenlő, mint 1,8 |
Kisebb vagy egyenlő, mint 2,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-OM04 |
4 csatornás MUX |
Kisebb vagy egyenlő, mint 1,8 |
Kisebb vagy egyenlő, mint 2,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
|
HT6000-OD04 |
4 csatornás DEMUX |
Kisebb vagy egyenlő, mint 1,8 |
Kisebb vagy egyenlő, mint 2,5 |
25 |
40 |
100 GHz ITU Grid C-sáv |
