Um hozzá csepp optikai CWDM multiplexers modulok
Funkciók
Alacsony beillesztési veszteség
Széles passzsáv
Magas csatorna izoláció
Nagy stabilitás és megbízhatóság
Epoximentes optikai úton
Alkalmazások
Vonalfigyelés
WDM hálózat
távközlés
Mobil alkalmazás
Teljesítmény specifikációk
Termék neve | HTF-CWDM modul | ||||||||
paraméter | 4 Csatornája | 8 Csatorna | 16 Csatorna | 18 Csatorna | |||||
Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||

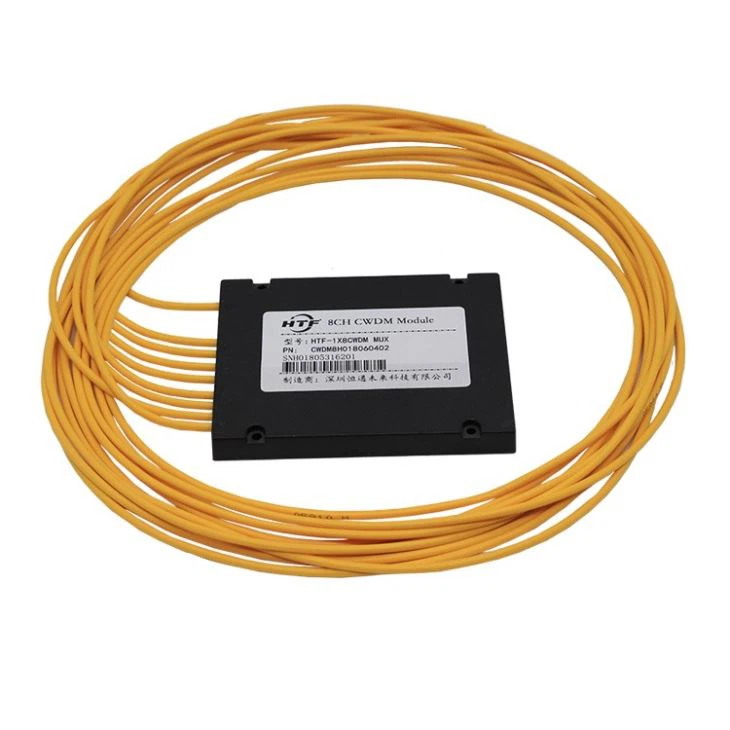

Csomag mérete (mm) | ABS doboz | L100 x W80 x H10 | L100 x W80 x H10 | L141 x W115 x H18 | L141 x W115 x H18 | ||||
LGX doboz | L158 x W100 x H30 | ||||||||
1U 19" rack mount | L440 x W220 x H44 | ||||||||
Beillesztési veszteség (dB) | ≤1,5 | ≤2,5 | ≤3,5 | ≤3,8 | |||||
Csatorna egységessége (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ≤1,8 | |||||
Elkülönítés (dB) | szomszédos | N/a | >30 | N/a | >30 | N/a | >30 | N/a | >30 |
Nem szomszédos | >40 | >40 | >40 | >40 | |||||
Csatorna hullámhossza (nm) | 1270~1610/1271~1611 | ||||||||
Közép hullámhossz pontosság (nm) | ±0,5 | ||||||||
Csatornaköz (nm) | 20 | ||||||||
Csatorna passband (@-0.5dB sávszélesség (nm) | ±7.5/±6.5 | ||||||||
Csatorna hullámzása (dB) | <> | ||||||||
Behelyezési veszteség hőmérséklet-érzékenysége (dB/°C) | <> | ||||||||
Hullámhossz-hőmérséklet-eltolódás (nm/°C) | <> | ||||||||
Polarizációfüggő veszteség (dB) | <> | ||||||||
Polarizációs mód diszperziója | <> | ||||||||
Közvetlenség (dB) | >50 | ||||||||
Visszáru veszteség (dB) | >45 | ||||||||
Maximális teljesítmény kezelése (mW) | 300 | ||||||||
Üzemi hőmérséklet (°C) | -5~+75 | ||||||||
Tárolási hőmérséklet (°C) | -40~85 | ||||||||
Csatornák listája
| ITU csatornaszám | hullámhossz | ITU csatornaszám | hullámhossz |
27 | 1270nm/1271nm | 45 | 1450nm/1451nm |
29 | 1290nm/1291nm | 47 | 1470nm/1471nm |
31 | 1310nm/1311nm | 49 | 1490nm/1491nm |
33 | 1330nm/1331nm | 51 | 1510nm/1511nm |
35 | 1350nm/1351nm | 53 | 1530nm/1531nm |
37 | 1370nm/1371nm | 55 | 1550nm/1551nm |
39 | 1390nm/1391nm | 57 | 1570nm/1571nm |
41 | 1410nm/1411nm | 59 | 1590nm/1591nm |
43 | 1430nm/1431nm | 61 | 1610nm/1611nm |
Rendelési információk
Példa: HTF-CWDM- M 18 1 0 SP U: HTFuture CWDM Mux 18Channels (a hullámhossz a CWDM hullámhossz táblázat felett), 900um szál, 0,5 méter, SC / UPC csatlakozóval, 1U 19" Rack mount csomagolással.
konfiguráció | Nem. csatornák | Szál típusa | Szálhossz | csatlakozó | Csomagolás |
M=Mux | 02=2Csatornák | 0=250um | 0=0,5m | 0=Nincs | A=ABS doboz |
Q1: Meg kell vásárolni 4ch CWDM modul, van LGX csomag?
A1: Igen, választhat CWDM Mux / Demux csomag típus tartalmazza ABS box csomag, LGX csomag, és 19 "1U rack mount.
2. kérdés: Hogyan fog szállítani nekünk?
Q2: Levegő, Tenger, Expressz (DHL, FedEx, UPS, EMS, TNT stb.).
3. kérdés: Mennyi ideig fog tartani?
A3: EXPRESSZ: kb. 3-7 munkanap az érkezésig.
NEMZETKÖZI LÉGIPOSTA: általában körülbelül 2-4 nap az érkezésig, attól is függ, hogy melyik rendeltetési kikötőben.
Tengeren: attól függ, hogy melyik rendeltetési kikötő.
4. kérdés: Mi a helyzet a fizetési feltételekkel?
1. T/T
2. Nyugati Unió
3. PayPal
4. L/C
Tudjon meg többet a CWDM-ről
CWDM definíció:
● Akár 18 különböző CWDM hullámhossz egy szálon
● CWDM csatorna távolság 20nm, 1270nm 1610nm
● Távolságok 120 km-ig
● Költséghatékony WDM megoldás
● Skálázható hibrid CWDM/DWDM -sel - tökéletes megoldás befektetéséhez
● A CWDM technológia kényelmes és költséghatékony megoldást kínál rövidebb, akár 70 kilométeres távolságokra. A 40 és 70 kilométer közötti távolságok esetében a CWDM általában nyolc csatorna támogatására korlátozódik.
CWDM elv
Durva hullámhossz divízió multiplexelés (CWDM) egy hullámhossz multiplexing technológia a városi és hozzáférési hálózatok. Az átvitel 18 csatornán keresztül valósul meg, 1270nm és 1610nm hullámhossz között. A 20 nm-es csatornatávolságnak köszönhetően költséghatékony lézerek használhatók. Maga a csatorna szélessége 13nm. A fennmaradó 7 nm-t úgy tervezték, hogy biztosítsa a helyet a következő csatornához.
Technikai részletek
ITU-T G.694.2
λ: 1271nm - 1611nm
Max. 18 csatorna használható a vízcsúcsok miatt
Csatorna távolság: 20nm
CWDM vs DWDM
A hálózati és felhasználói igényektől függ, hogy melyik megoldás felel meg a legjobban egy adott környezetnek.
A CWDM édes helye akár 10 gigabites Ethernet és 16G fibre channel. És meglehetősen valószínűtlen, hogy a jövőben ezen túl növekednek. A DWDM azonban képes kezelni a csatornánkénti 100 Gbps-ig nagyobb sebességű protokollokat, így alkalmasabb technológia a nagyobb sebességű protokollokhoz.
Hagyományosan CWDM alkatrészek már alacsonyabb költségű így népszerűbb, mint a DWDM. Most mindkét megoldás ára összehasonlítható. Nagyobb sebességével, nagyobb csatornakapacitásával, nagyobb távolságaival és passzív hálózatkezelésével a DWDM a zöldmezős létesítmények választott technológiája.
