Aktív optikai szál, az AOC az aktív optikai szál rövidítése, elsősorban rövid távú többcsatornás adatkommunikációs alkalmazásokban használják. Az aktív optikai kábel multimódusú szálból, optikai adó-vevőből, vezérlő chipből és párhuzamos optikai modulból áll. Az aktív optikai kábel mindkét végén található optikai adó-vevõk fotoelektromos átalakítási és optikai átviteli funkciókat biztosítanak az optikai kábel átviteli sebességének és átviteli távolságának javítása érdekében, anélkül, hogy gyengítenék a kompatibilitást a szokásos elektromos interfésszel. （AOC=adó-vevő + jumper）
Az AOC aktív optikai kábel összköltsége viszonylag alacsony, mivel az optikai szál rögzítve van a modulban, és egyes optikai eszközöket kevésbé használnak a gyártási folyamatban. Az AOC aktív optikai kábel alkalmas rövid távolságú alkalmazási esetekre, de nem alkalmas távolsági átviteli helyzetekre. Az AOC aktív optikai kábelt széles körben használják az IDC adatközpontjában. A független eszközökből (optikai adó-vevő modul, optikai szál jumper) álló összekapcsolási rendszerhez képest nagyobb sebességgel és megbízhatósággal rendelkezik, ami alacsonyabbá teszi a rendszer költségeit és megkönnyíti a karbantartást.
Az AOC-nak alacsony környezeti követelményei vannak, nincs optikai szálas csatlakozó tisztítási problémája; költségoptimalizálás, nincs DDM funkció; de nem tudja rugalmasan konfigurálni a távolságot, ezért az átviteli távolságot a szállítás előtt előzetesen meg kell erősíteni.
Jellemzők
MPO vagy MTP szálcsatlakozó, opcionális magszám
Összeszereléshez közvetlenül össze lehet szerelni optikai modul alkatrészekkel
RoHS-kompatibilis
Alkalmazás
40gb / s / 100gb / s qsfp / qsfp + optikai modul
Fibre Channel alkalmazások
InfiniBand QDR, SDR, DDR
Szerverek, kapcsolók, tárolók és hosztkártya-adapterek stb.
Műszaki paraméter
Dugasz típusa | MPO vagy MTP választható |
Magok száma | többmagos, például 8, 1, 24 stb. |
Szálas típus | 50/125, OM3 |
Csiszolás típusa | PC vagy APC8 ° |
Beszúrási veszteség | mm ≤ 0,5dB, SM ≤ 0,7db |
Üzemhőmérséklet | 0 ℃～ + 70 ℃ |
Maximális abszolút értéke
Paraméter | Szimbólum | Min. | Tipikus | Max. | Mértékegység |
Tárolási hőmérséklet | Ts | -10 | - | +85 | °C |
Működési páratartalom | RH | +5 | - | +85 | % |
Tápfeszültség | Vcc | -0.5 | +3.3 | +3.6 | V |
Ajánlott Üzemeltetési Körülmények
Paraméter | Szimbólum | Min. | Tipikus | Max. | Mértékegység |
Működési eset hőmérséklete | TC | 0 | - | +70 | °C |
Tápfeszültség | VCC | +3.14 | +3.3 | +3.47 | V |
Tápfeszültség (QSFP +) | ICC | - | - | 450 | mA |
Tápfeszültség (SFP +) (terminálonként) | - | - | 150 | mA | |
Csatorna adatsebesség | Dr | 10.3125 | - | Gbps | |
Rost hajlítási sugara | - | 3 | - | - | CM |
Az AOC előnyei:
Alacsony energia fogyasztás; kis méret; könnyű; jó hőelvezetési teljesítmény; nagy átviteli távolság; szennyezésmentes csatlakozási kikötő; jó stabilitás.

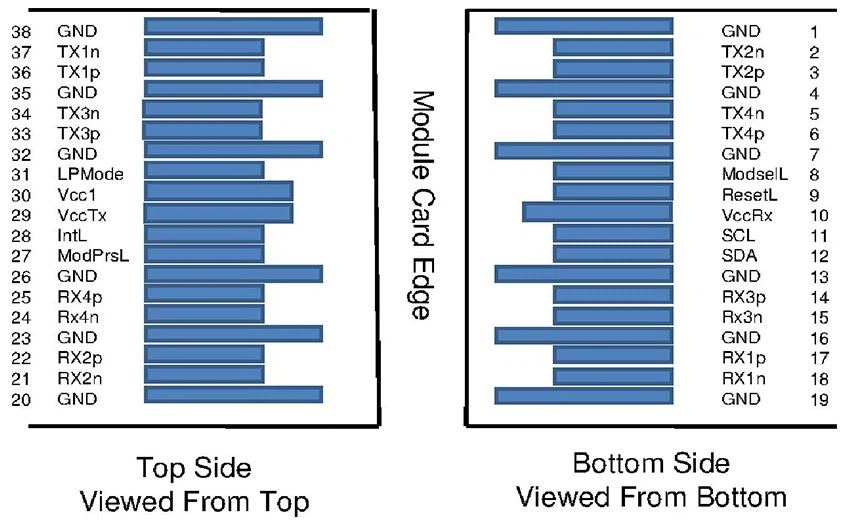

QSFP + Tűzleírások

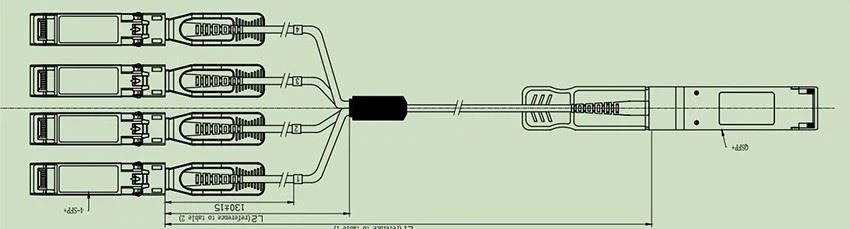

Mechanikai tervrajz

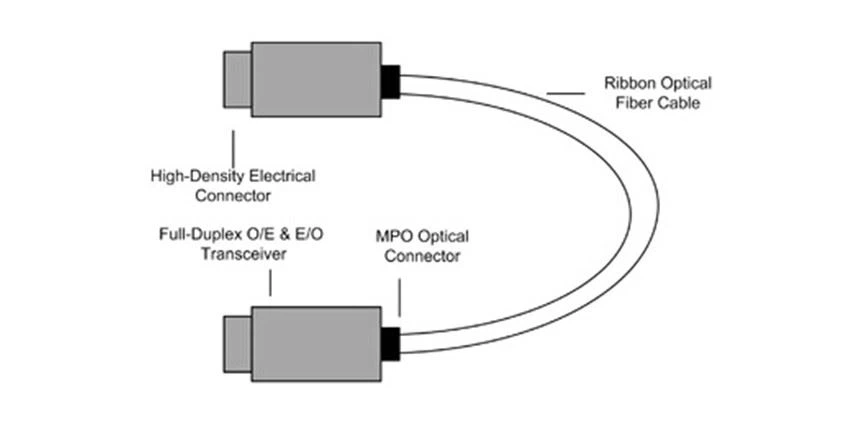

Az aktív optikai kábel három funkcionális részre osztható: optikai emissziós rész, optikai vevő rész és vezérlő áramkör.
Az optikai emisszió része a következőket tartalmazza: vscel lézer, ellenőrző dióda, meghajtó és vezérlő áramkör.
Az optikai emisszió a digitális elektromos jel optikai jellé alakítása és optikai szálon keresztül történő továbbítása. Főként a jelmodulációt, a statikus munkapont-beállítást és az automatikus teljesítményszabályozást stb. Tartalmazza, tiltás továbbítása és a kimenet felügyelete.
Az optikai vevő rész fotodiode (PIN), transzimpedancia erősítő (TIA) és segédáramkörből áll.
Az optikai vétel az optikai szálban található gyenge optikai jel elektromos jellé alakítását jelenti, és a transzimpedancia-erősítő (TIA) kimeneti a korlátozó elektromos jelet, és nem rendelkezik riasztási funkcióval.
A teljes adatközpont mező elkezdte 40 g AOC globális importját. A 40 g DAC rézkábellel összehasonlítva a 40 g AOC összehasonlíthatatlan előnyökkel rendelkezik a 7 m feletti adatátviteli környezetben, beleértve a kisebb méretet, a könnyebb súlyt, a könnyebb hajlítást, a könnyebb kezelhetőséget, a nagyobb jelátviteli távolságot stb.
AOC továbbítási elv
A qsfp + AOC példáját véve a kábel két vége (egy és egy B vége) qsfp optikai modul. Végül a DIN adatbevitel az elektromos jel. Az elektromos jel az EO átalakítón keresztül egy meghatározott hullámhosszúságú optikai jellé alakul, és az optikai jel moduláció és összekapcsolás után az optikai kábelbe kerül; miután az optikai jel az optikai kábelen keresztül eléri a B véget, a fotoelektromos érzékelő eszköz (OE Az optikai jelet átalakító észleli és felerősíti, és a megfelelő elektromos jelet kijutja. A B vég és a vég szimmetrikusan továbbítódik.
A párhuzamos optikai összekapcsolás párhuzamos optikai modullal és szalagos optikai kábellel valósul meg. A párhuzamos optikai modul a VCSEL tömbön és a pin tömbön alapszik. A hullámhossz 850nm. Alkalmas 50 / 125um és 62,5 / 125um multimódusú szálakhoz. A csomagolás szempontjából az elektromos interfész a szabványos MEG tömb csatlakozót veszi fel, az optikai interfész pedig a szokásos MTP / MPO szalagos optikai kábelt használja. Jelenleg 4 csatornás adó-vevő integrált modul és 12 csatornás adó-vevő elválasztó modul létezik.
Az AOC alkalmazása:
a. Az AOC-t alkalmazzák a kapcsolóra, és az átalakítás 40g qsfp-ről + AOC-ról 4 * 10g SFP-re + Az AOC két 40g-os kapcsolót, valamint 10g kapcsolókat is képes összekapcsolni 10G hálózati kártyával
b. Az AOC-t a számítógépteremben alkalmazzák. 5 és 30 méter között AOC használható a kapcsoló és az adatközpont állványának csatlakoztatására; ha kevesebb, mint 5 méter, a legjobb választás a DAC; ha meghaladja a 30 métert, ha meghaladja a 30 métert, jobb választani az optikai modult és az áthidaló csatlakozást.
