Három MPO / MTP csatlakozási módszer
A különböző polaritási módszerek különböző típusú MTP fővezetékeket használnak. Mindazonáltal az összes módszernek duplex patch kábelt kell használnia a szálas áramkör eléréséhez. A TIA szabvány kétféle duplex szálas patch kábelt is meghatároz, amelyek LC vagy SC csatlakozókkal vannak lezárva az end-to-end szálas duplex csatlakozás megvalósításához: A-A típusú patch kábel - keresztváltozat és A-B típusú patch kábel - átmenő változat.
A következő rész bemutatja, hogyan használják az MPO rendszer összetevőit a megfelelő polarizációs kapcsolat fenntartására, amelyet a TIA szabványok határoznak meg.

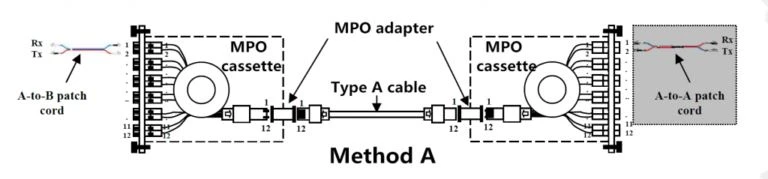

A. módszer:az A csatlakozási módszert a következő kép mutatja. Az A típusú törzskábel összekapcsolja az MPO modult a link mindkét oldalán. Az A módszerben kétféle patch zsinórt használnak a polaritás korrigálására. A bal oldali patch kábel szabványos duplex A-B típusú, míg jobb oldalon duplex A-A-típusú patch kábel alkalmazható.

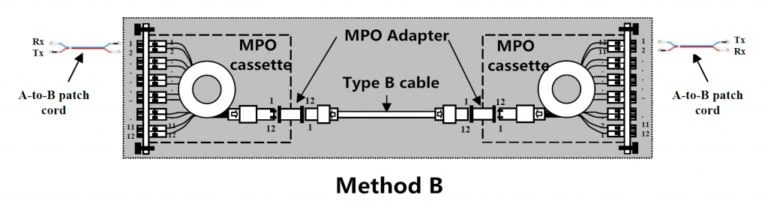

B módszer:a B csatlakozási módszerben egy B típusú teherautó kábelt használnak a két modul összekapcsolására a link mindkét oldalán. Mint említettük, a B típusú kábel szálpozíciói mindkét végén megfordulnak. Ezért a szabványos A-B típusú duplex patch kábeleket mindkét oldalon használják.

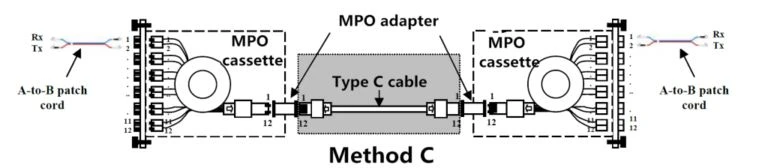

C. módszer:a páros irányú fővezeték-kábelt a C. módszer csatlakozásában használják az MPO modulok összekapcsolására a link mindkét oldalán. A két végén található zsinórok a szokásos duplex A-B típusok.
Következtetés
Hálózati tervező, amely MPO / MTP komponenseket alkalmaz a nagyobb átviteli sebesség növekvő követelményének kielégítésére, amelynek során az egyik nagy probléma - a polaritás - megoldható a megfelelő típusú MPO kábelek, MPO csatlakozók, MPO kazetták és patch kábelek kiválasztásával. A három különböző polarizációs módszer alkalmazható a különböző helyzetekben támasztott követelményeknek megfelelően. Ha szükség van testre szabott MPO / MTP kábelekre, kérjük, forduljon a borostyánhoz a HTF csapatától. ivy@htfuture.com Skype: élő: sales6_1683 WhatsApp / wechat: +8618123672396
