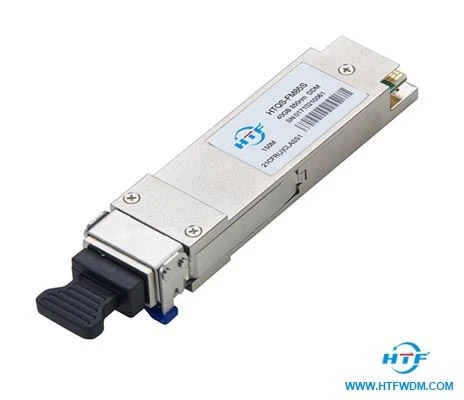

A 40G QSFP + SR4 optikai modul telepítése 8 lépésből áll. Ez a 8 lépés a következő:
1. lépés: Tegye az antisztatikus csuklópántot a megfelelő földelőpontra a kézen vagy az állványon;
2. lépés: Távolítsa el a QSFP + optikai modult a védőcsomagolásból;
3. lépés: Ellenőrizze a QSFP + SR4 optikai modul megjelenésének címkéjét, és ellenőrizze, hogy az optikai modul modellje helyes-e.
4. lépés: Távolítsa el a QSFP + SR4 optikai modul pordugóját, és tegye félre.
5. lépés: Telepítse az optikai modulóvadék klip:
V: Igazítsa a QSFP + SR4 optikai modult a foglalathoz függőlegesen.
B: Igazítsa a QSFP + SR4 optikai modult a foglalathoz, és óvatosan csúsztassa a QSFP + SR4 optikai modult a foglalatba, amíg az optikai modul teljesen érintkezik a foglalattal.
6. lépés: QSFP + SR4 optikai modul telepítése lehúzó füllel:
V: Tartsa az optikai modult úgy, hogy a címke felfelé nézzen.
B: Igazítsa a QSFP + SR4 optikai modult a foglalathoz, és óvatosan csúsztassa a QSFP + SR4 optikai modult a műveletbe, amíg az optikai modul teljesen érintkezik a foglalattal.
7. lépés: Tartsa a QSFP + SR4 optikai modul kitett részét a hüvelykujjával, hogy teljesen rögzítse az optikai modult a nyílásban.
8. lépés: Telepítse újra a pordugót a QSFP + SR4 optikai modul optikai lyukába, amíg a szálátmérő csatlakoztatva nem lesz. Ne távolítsa el a pordugót, amíg a száláthidaló nincs csatlakoztatva.
