Mi az a QSFP-40G-SR4?
A QSFP-40G-SR4 optikai modul csomagtípusa a QSFP+ (Quad Small Form-factor Pluggable Plus). Ha OM3 szálas tapaszzsinórokkal használják, az átviteli távolság elérheti a 100 métert; HA OM4 szálas tapaszzsinórokkal használják, az átvitel A távolság akár 150 méter is lehet. A QSFP-40G-SR4 optikai modul nem csak a 40G átvitelt képes megvalósítani a 12 magos MTP/MPO száláteresztő csatlakoztatásával, hanem a 4x10G átvitelt is megvalósítja a 8 magos MTP-LC elágazási kábel csatlakoztatásával.
Mi a különbség a 40G QSFP+ SR4 vs BiDi optikai modul között?
Bár mind a QSFP-40G-SR4, mind a QSFP-40G-SR-BD optikai modulok multi-mode patch kábelekkel használhatók, a leghosszabb átviteli távolság elérheti a 150 métert. De a különbség a két optikai modul is nyilvánvaló: QSFP-40G-SR4 optikai modul MTP interfész, míg a QSFP-40G-SR-BD optikai modul LC interfész, és csak az előbbi képes megvalósítani 4x10G kapcsolatot.

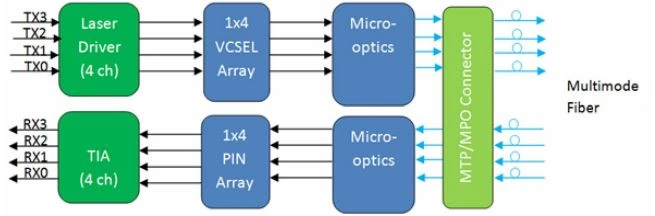

QSFP-40G-SR4 optikai modul működési elve
A QSFP-40G-SR4 optikai modult elsősorban 40G adatátvitelhez használják. A csatornákon belül 4 független optikai jeladó és -vevő csatorna van, minden csatorna támogatja a 10 Gbps adatátvitelt. A QSFP-40G-SR4 optikai modulokat gyakran használják 12 magos MTP törzsszálas jumperekkel, 4 magot használnak az átvitelhez, 4 magot használnak a fogadáshoz, és a középső 4 mag tétlen.
QSFP-40G-SR-BD optikai modul működési elve
A QSFP-40G-SR-BD optikai modul eltér a fent említett optikai modultól. 4 10 Gbps jelcsatornát egyesít 2 kétirányú, 20 Gbps-os jelcsatornában. Minden adó-vevő csatorna egyszerre továbbít és fogad optikai jeleket különböző hullámhosszokból (általában 850nm/900nm) egy multimódusú szálon. A QSFP-40G-SR-BD optikai modulokat gyakran használják duplex LC szálátlús átkötőkkel, így a 40G átvitel a meglévő 10G kábelezési minta megváltoztatása nélkül érhető el.
