Amikor telepíti az optikai optikai hálózat, az emberek, hogy néhány gyakori hibákat, amelyek általában figyelmen kívül hagyni. HTF felsorolja a leggyakoribbakat. Remélem, hogy kapsz néhány útmutatást az optikai hálózat telepítése.

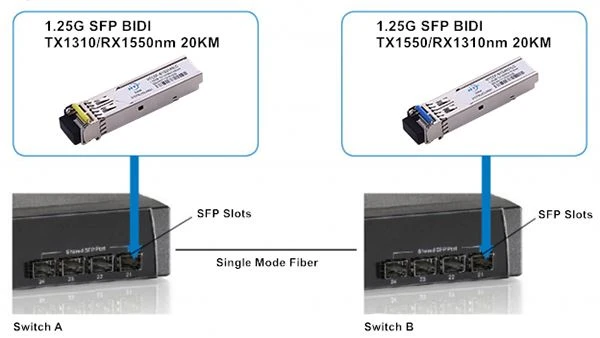

1. Az SFP BIDI adó-vevőt párban kell használni
Az SFP BiDi adó-vevőt megfelelően kell egyeztetni.
Vegyünk egy példát: A párosított BIDI adó-vevők csatlakoznak az A kapcsolóhoz és a B kapcsolóhoz. Ha az A kapcsoló a TX1310/RX1550nm modulhoz csatlakozik, a B kapcsolónak TX1550/RX1310nm modulnak kell lennie.
A TX1550/RX1310nm modul drágább, mint a TX1310nm/RX1550nm egy miatt a költségek a nagyobb teljesítményű lézerek. Tehát némely hálózat mérnök május remél -hoz megment pénz mellett beiktatás kettő TX1310nm/RX1550nm. De ez nem működik.
2. Megérteni mindenféle Fiber csatlakozók első
Optikai adó-vevők használata a különböző csatlakozók, ezért egyértelművé teszik a különbségeket, mielőtt elkezdené rendelés termékek egy szálas telepítés szükséges.
SC (bottal és kattintással) egy négyzet alakú csatlakozó.
ST (bot és csavar) egy kerek, bajonett-típusú.
Lc csatlakozók néz ki, mint egy kompakt változata az SC csatlakozó. Ez fele akkora, mint az SC. SFP adó-vevők általában LC csatlakozót használnak.
A kevésbé gyakori csatlakozók közé tartozik az FC, az MT-RJ és az E2000.
3. Ne használjon APC csatlakozót UPC csatlakozóval
Az optikai kapcsolatok szögpolírozott csatlakozókat (APC) vagy ultrapolírozott csatlakozókat (UPC) használhatnak, és nem cserélhetők fel.
Vannak fizikai különbségek a ferules végén a megszűnött szál a kábel (lásd az alábbi ábrán). Az APC ferrule végfelület 8°-os szögben polírozta, míg a UPC 0°-os szögben polírozta. Ha a szögek eltérőek, a fény egy része nem fog szaporítani.
4. Ne csatlakoztassa az SFP-t Az SFP+ adó-vevőihez
A szabványos SFP általában 100 Mbps vagy 1 Gbps sebességet támogat.
Az XFP és az SFP+ támogatja a 10 Gbps-os kapcsolatokat. Az SFP+ kisebb, mint az XFP, és nagyobb portsűrűséget tesz lehetővé.
Bár az SFP és az SFP+ mérete megegyezik, nem csatlakoztatható az SFP+ olyan eszközhöz (SFP), amely csak 1 Gbps-t támogat.
Tett már ezeket a hibákat, mielőtt, amikor száloptikás hálózat telepítése? Remélem, a mai megosztása segít! Tegye hatékonyabbá munkáját.
