A mai internetes korszakban a vállalati hálózatkiépítése és az adatközpontok építése elválaszthatatlan az optikai moduloktól és kapcsolóktól. Az optikai modulelsősorban az elektromos jelek és az optikai jelek átalakítására szolgál, míg a kapcsoló fotoelektromos jelek továbbítására szolgál. A sok optikai modul közül az SFP + optikai modul az egyik legszélesebb körben használt optikai modul. A kapcsolókkal való használat során a különböző csatlakozási módok különböző hálózati követelményeknek felelnek meg.
Mi az SFP +optikai modulja?
Mint egyfajta 10G optikai szál modul, független a kommunikációs protokoll. Általában kapcsolókkal, szálas útválasztókkal, optikai hálózati kártyákkal stb., és 10 Gbps Ethernet és 8.5g BPS szálcsatornás rendszerben alkalmazzák, amely megfelel az adatközpont nagyobb sebességkövetelményeinek, és megvalósítja az adatközpont hálózati bővítését és átalakítását.

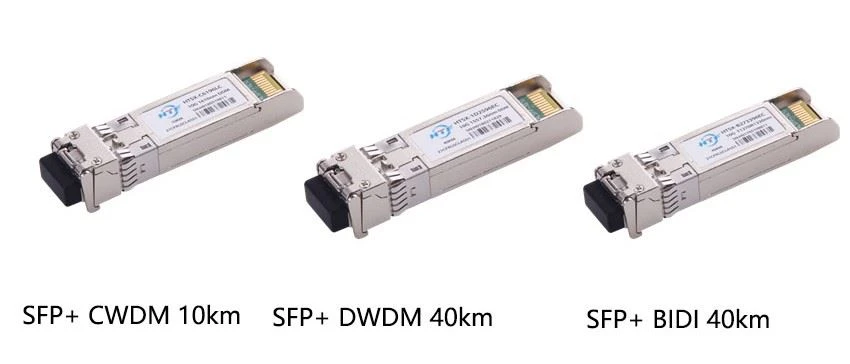

Az SFP + optikai modulok típusai
Normál körülmények között az SFP + optikai moduljait a gyakorlati alkalmazás szerint osztályozzák. A gyakori típusok: 10g SFP +, bidi SFP +, CWDM SFP +, DWDM SFP +.
10g SFP + optikai modul
Ez a fajta optikai modul nem csak a rendes SFP + optikai modul, hanem lehet tekinteni, mint a továbbfejlesztett változata 10G SFP optikai modul, amely a mainstream design a piacon jelenleg.
Bidi SFP + optikai modul
Ez a fajta optikai modul elfogadja WDM technológia, az arány elérheti a 11.1gbps, és az energiafogyasztás alacsony. Két optikai szálas csatlakozóval rendelkezik, amelyeket általában párban használnak. Amikor a hálózati konstrukció végzik az adatközpontban, az optikai szál használata csökkenthető, és az építési költségek csökkenthetők.
CWDM SFP + optikai modul
Ez a fajta optikai modul elfogadja a technológia durva hullámhossz osztás multiplexing, amelyet gyakran használnak egymódusú rost, amely mentheti rost források, rugalmasabb és megbízhatóbb a hálózatépítés, és alacsony energiafogyasztás.
DWDM SFP + optikai modul
Ez a fajta optikai modul elfogadja sűrű hullámhossz osztás multiplex technológia, amely többnyire a távolsági adatátvitel. A maximális átviteli távolság 80 km. Ez a jellemzői a nagy sebességű, nagy kapacitású és erős kiterjedésű.
Az optikai modul és a kapcsoló kombinációjának megoldása
Különböző típusú optikai modulok és kapcsolók használhatók a különböző hálózati rendszerekben. Az alábbiakban bemutatjuk az optikai modulok és az SFP + kombinációjának gyakorlati alkalmazási sémát.

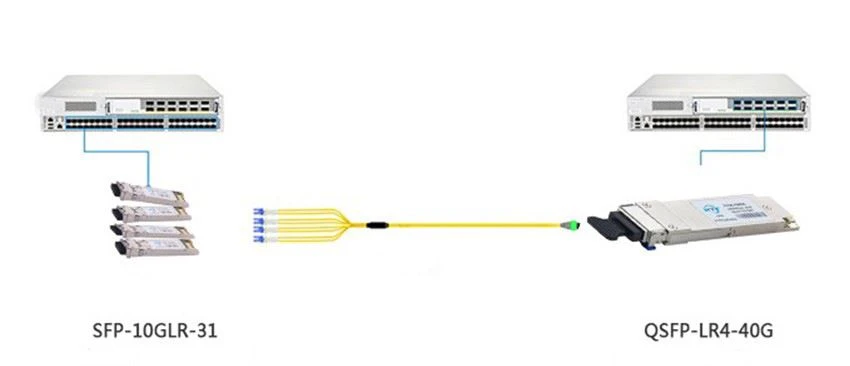

1. rendszer: csatlakozás 10g SFP + 10G optikai modul és kapcsoló között
Helyezzen be négy 10g SFP + optikai modult egy kapcsoló 10 Gbps-os SFP + portjába, majd helyezzen be egy 40 g qsfp + optikai modult egy másik kapcsoló 40 Gbps qsfp + portjába, és végül csatlakozzon egy ágszálas jumperhez a közepén. Ez a csatlakozási mód elsősorban a hálózati bővítést valósítja meg 10 g-ról 40g-ra, ami gyorsan és egyszerűen megfelel az adatközpont hálózati frissítési követelményeinek.

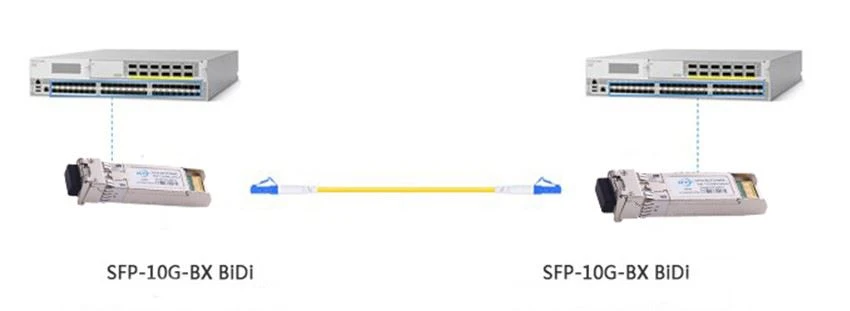

2. rendszer: kapcsolat bidi SFP + 10 gigabites egyszálas kétirányú optikai modul és kapcsoló között
A bidi optikai modulokat a két kapcsoló SFP + portjaiba helyezik, majd a két kapcsoló optikai moduljait az optikai modul csatlakozóportjának megfelelő LC optikai száljumper köti össze. Ez a legegyszerűbb és leghatékonyabb módja az adatok csatlakoztatásának a Távközlési központban.
3. rendszer: kapcsolat a CWDM SFP + 10 Gigabit optikai modul és kapcsoló között
A törzs doboz, optikai száladó-vevő és CWDM durva hullámhossz osztás multiplexer használják, hogy csatlakoztassa a CWDM SFP + optikai modul a kapcsolót. A 10g 10 Gigabit Ethernet kapcsoló RJ45 portja a CWDM durva hullámhossz divízió multiplexer által igényelt CWDM hullámhosszra konvertálódik.
4. rendszer: kapcsolat a DWDM SFP + 10 Gigabit optikai modul és a kapcsoló között
Helyezze be a DWDM SFP + optikai modult a kapcsoló SMP + portjába, majd csatlakoztassa a DWDM sűrű hullámhossz osztás multiplexerhez a páncélozott szálas jumperrel. Ez a csatlakozási mód az optikai jel védelmét veszi át a távolsági átvitelben, ami a legnagyobb mértékben csökkentheti az optikai hullámveszteséget, és alkalmas a távolsági optikai jelátvitelre.
Megjegyzések az optikai modul és a kapcsoló közötti kapcsolathoz
1. Ügyeljen arra, hogy a kapcsolók által használt optikai modulok hullámhossza és átviteli távolsága mindkét végén azonos-e, valamint az egyszálas, kétszálas és egymódusú multimódú problémák. Ha a két vég nem egyenlő, a megfelelő átalakítót kell használni;
2. Az optikai modul használatakor próbálja meg elkerülni a statikus elektromosságot és az ütközést. Ütközés esetén nem ajánlott az optikai modul további használata;
3. Ügyeljen az optikai modul pozitív és negatív behelyezésére, és a húzógyűrűnek és a címkének felfelé kell néznie;
4. Amikor az optikai modult behelyezi a kapcsolóba, nyomja az aljára, amennyire csak lehetséges. Általában enyhe rezgés lesz. A behelyezés után az optikai modul óvatosan kihúzható, hogy ellenőrizze, hogy a helyén van-e;
5. Az optikai modul szétszerelésekéneknél a karkötőt 90 °-os helyzetbe kell húzni az optikai porthoz, majd az optikai modult ki kell húzni.
