Az EDFA részletes bemutatása

Nagy teljesítményű szivattyúlézert, alacsony zajszintű erbiummal adalékolt szálat és egyedi vezérlő és védelmi áramkört használnak az EDFA-ban az alacsony zajszint és a nagy stabilitás eléréséhez. Az előlapon található főkapcsoló, LCD-kijelző, kimeneti teljesítmény-szabályozó gomb és RS232 interfész. Széles körben használják optikai szál érzékelő és optikai szálas kommunikációs rendszerekben előerősítőként.

Az EDFA osztályozási módja

1. A kombinátor mögött elhelyezett teljesítményerősítővel több hullámhosszú jel teljesítményét fokozzák az egyesítés után, majd továbbítják azokat. Mivel az egyesítés után a jel teljesítménye általában nagy, az erősítő zajindexére és erősítésére vonatkozó követelmények nem túl magasak, de erősítés után viszonylag nagy kimeneti teljesítményre van szükség.

2. A teljesítményerősítő után a vonalerősítőt a vonal átviteli veszteségének időszakos kompenzálására használják. Általában alacsonyabb zajindexet és nagyobb kimeneti optikai teljesítményt igényel.

3. Az előerősítőt a jelerősítésre használják a hullámosztó előtt és a vonali erősítő után a vevő érzékenységének javítása érdekében (amikor az OSNR megfelel a követelményeknek, a nagyobb bemeneti teljesítmény elnyomhatja maga a vevő zaját és javíthatja a vevő érzékenységét). A zajindexnek nagyon kicsinek kell lennie, és a kimeneti teljesítményre sincs szükség túl sokra.

A termék jellemzői:  

● Minimális bemeneti optikai teljesítmény - 45dbm

● Alacsony zajmutató

● Bemeneti / kimeneti optikai teljesítmény kijelző

● A kimeneti teljesítmény állítható

● Automatikus szivattyúleállás-védelem

● Távirányító

● Asztal, modul opcionális

Alkalmazási mező:    

● Optikai szál érzékelő rendszer

● Optikai szálas kommunikációs rendszer

Teljesítményparaméterek:

Határfeltételek:

Az optikai csatlakozó karbantartására vonatkozó óvintézkedések

Az optikai csatlakozó tisztítása fontos tényező az optikai erősítő karbantartásában. A biztonságos és hatékony tisztítás érdekében tartsa be az alábbi szabályokat:

● Tisztítsa meg a szál végét abszolút alkohollal és nedvszívó pamuttal vagy más speciális törlőkendővel

● Mártsa bele vízmentes alkoholba, és óvatosan érintse meg a csatlakozó végét, hogy a por és az egyéb szennyeződések eltávolíthatók legyenek a végén.

● Ne használja' ne használja erővel az optikai csatlakozó végét előre-hátra, hogy elkerülje a véglap karcolódását

● Ne tisztítsa, ha a csatlakozó még mindig rendelkezik fénykibocsátással, hogy elkerülje a végfelület károsodását

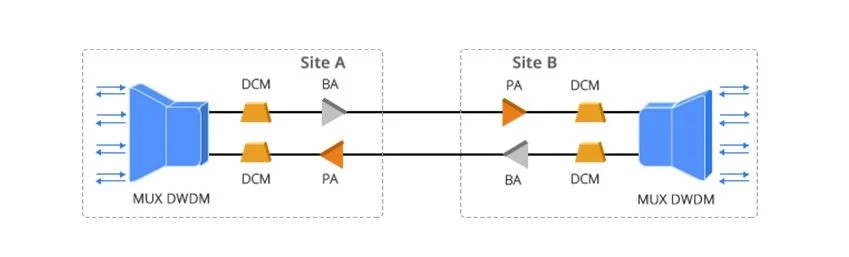

C sávú 40 csatornás DWDM EDFA erbium adalékos optikai előerősítő

A DWDM EDFA egy alacsony zajszintű, erősítésű, lapított C-sávos, erbiummal adalékolt optikai erősítő, amelyet a sűrű hullámhossz-osztási multiplexelés (DWDM) kibővítésére terveztek.

Az optikai alaphálózat DWDM EDFA szálerősítőjének átviteli távolsága kiváló teljesítményt nyújt, amely 100GHz, 40 csatornás, 2,5Gbps vagy 10Gbps optikai alaphálózatot képes kibővíteni.

Jelenleg a szálerősítőt széles körben használják a DWDM átviteli rendszerben, az optikai szálas CATV-ben és az optikai hozzáférési hálózatban.

A DWDM aktív rendszerek általában kettős szálas jelátvitelen alapulnak, de az előerősítő csak egyirányú jeleket erősít.

Az előerősítőt az optikai vevőhöz helyezik, hogy az multiplexer veszteségét optikai erősítéssel kompenzálja az optikai vevő közelében.

A HTF emellett az OTN megoldásokat is testre szabta az ügyfelek számára, hogy nagyobb kényelmet és rugalmasságot nyújtson.

Ha bármire szüksége van, felveheti a kapcsolatot a HTF Zoey-val.
