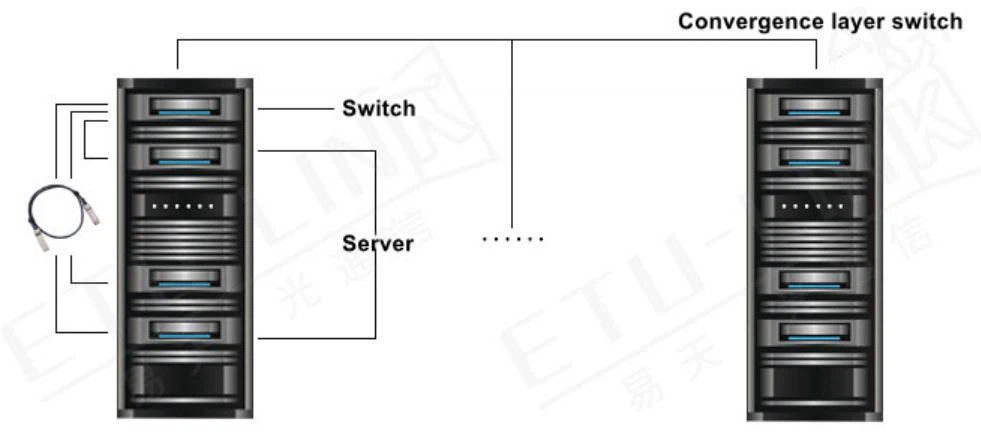

A 40 gigabites adatközpont TOR bekötési módja egy szabványos 42U-s szerverszekrény használata, majd egy 40 Gigabites kapcsoló elhelyezése a szerverszekrény fölé. A szerverszekrényben lévő szerver 40 Gigabiten keresztül csatlakozik a felső végén lévő switch-hezDACcsatlakoztassa közvetlenül a kábelt, és végül csatlakoztassa a felső szekrény kapcsolóját a konvergenciaréteg / magréteg kapcsolójához.
Az optikai kapcsolók portjainak nagy száma miatt a port redundanciájának elkerülése érdekében a szerverszekrények száma viszonylag sűrű, és általában 42U szabványos szerverszekrényt fognak használni. A 42U szabványos szekrény azonban nem jelenti azt, hogy 42 db 1U szerver, mert a szekrény figyelembe veszi a fenntartott hő- és mozgásteret, a tápellátást és egyéb tényezőket, valamint a szekrénynek kell lennie a vonal üres helyig járásához, a kapcsoló, a tűzfal és egyéb berendezések elhelyezése. Tehát általában a 42U-s szabványos szekrény alatt körülbelül 20 darab 1U-s szervert helyezhet el.

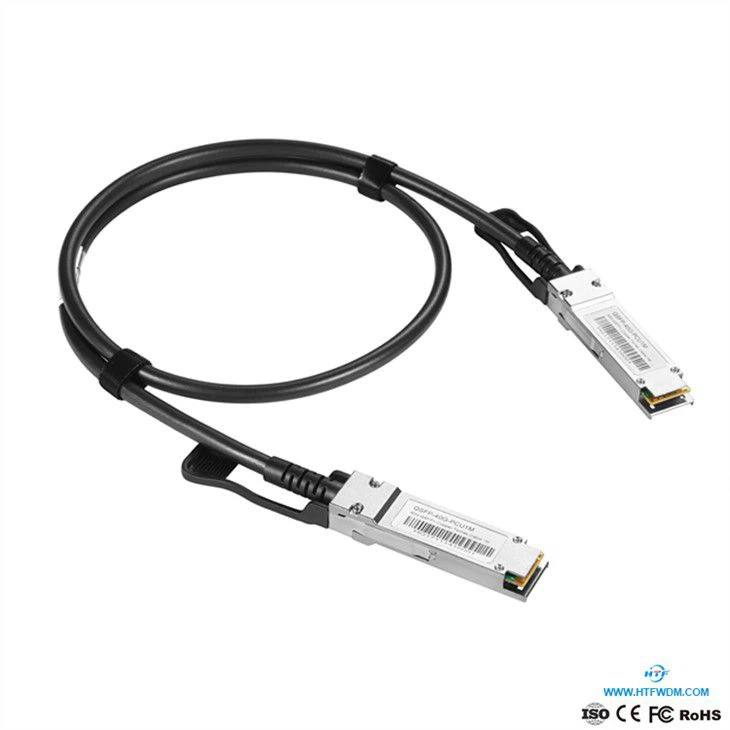

A 40G DAC nagysebességű kábel hossza 5 méteren belül van, ami a 40G adatközpont TOR vezetékezésében bőven elég, mert a 42U szerverszekrény mindössze 2 méter magas.
Amikor a szerver optikai portja összeköti a 40 Gigabites switchet, a 40G szerver hálózati kártyáját be kell helyezni a PCI-E busz interfészbe, majd a 40 Gigabites nagy sebességű DAC kábel egyik végén lévő modult csatlakoztatni kell a szerver hálózathoz. kártya, a másik vége pedig a 40 Gigabites kapcsoló. Végül a szerver legfelső szintjén lévő uplink port csatlakozik a konvergenciaréteg/magréteg kapcsolóhoz.
A 40G DAC nagysebességű kábel hossza 5 méteren belül van, ami a 40G adatközpont TOR vezetékezésében bőven elég, mert a 42U szerverszekrény mindössze 2 méter magas.
A költséghatékony tényezők miatt a DAC TOR vezetékezése általában a DAC nagy sebességű kábelt használja.
