Jellemzők
■ Akár 1,25 Gb / s kétirányú adatkapcsolat
■ 10/100/1000 BASE-T működés gazdarendszerekben, SGMII interfésszel
■
HTST-ERTx / HTST-ERTC-3 ： Támogatja a TX_ tiltást és nincs kapcsolat funkció
HTST-ERTx-2 / HTST-ERTx-6 ： Nincs támogatott TX_ letiltás és a Link funkció
HTST-ERTx-4 ： Támogatja a TX_ tiltást és a Link funkciót
■ Megfelel az SFP MSA-nak
■ Forró dugaszolható SFP-lábnyom
■ Teljesen fémes ház alacsony EMI-hez
■ RoHS-kompatibilis és ólommentes
■ Üzemi hőmérséklet
Kereskedelmi: 0 ~ + 70 o C
Meghosszabbítva: -10 ~ +80 ° C
Ipari: -40 ~ +85 o C
Rendelési információk Cikkszám
Cikkszám | Adatátviteli sebesség (Mb / s) | Sebességváltó távolság (m) | Link jelző az RX_ LOS tűn | TX_ letiltás a PHY használatával | Hőmérséklet ( o C) (működési eset) |
HTST-ERTC / HTST-ERTC-3 | 10/100/1000 | 100 | Nem | Igen | 0 ~ 70 kereskedelmi -10 ~ 80 Bővített -40 ~ 85 Ipari |
HTST-Erté / HTST-ERTC-3 | Nem | Igen | |||
HTST-ERTI / HTST-ERTC-3 | Nem | Igen | |||
HTST-ERTC-2 | Nem | Nem | |||
HTST-Erté-2 | Nem | Nem | |||
HTST-ERTI-2 | Nem | Nem | |||
HTST-ERTC-4 | Igen | Igen | |||
HTST-Erté-4 | Igen | Igen | |||
HTST-ERTI-4 | Igen | Igen | |||
HTST-ERTC-6 | Igen | Nem | |||
HTST-Erté-6 | Igen | Nem | |||
HTST-ERTI-6 | Igen | Nem |
Általános leírása

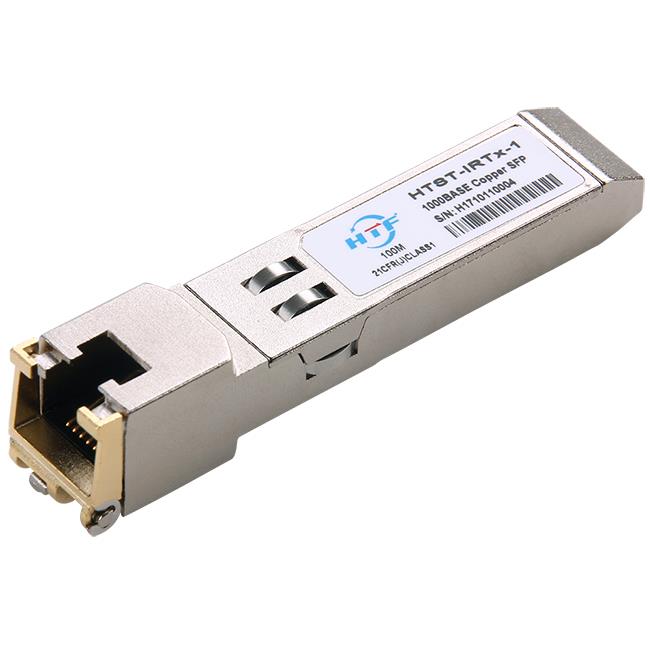

A HTF HTST-ERTx / HTST-ERTx-2 / HTST-ERTx-3 / HTST-ERTx-4 / HTST-ERTx-6 réz kis formátumú dugaszolható (SFP) adó-vevői az SFP több forrású megállapodásán (MSA) alapulnak. Kompatibilisek az IEEE STD 802.3 szabványban megadott Gigabit Ethernet szabványokkal. A 10/100/1000 BASE-T fizikai réteg IC (PHY) az I2C-n keresztül érhető el, lehetővé téve az összes PHY-beállítás és -funkció elérését.
A HTST-ERTx / HTST-ERTx-3 kompatibilis az 1000BASE-X automatikus egyeztetéssel, és támogatja a SERDES-t, de nincs hivatkozásjelző funkció.
A HTST-ERTx-2 kompatibilis az 1000BASE-X automatikus egyeztetéssel, de nincs hivatkozásjelző funkciója (az RX_LOS belsőleg földelt).
A HTST-ERTx-4 / HTST-ERTx-6 kompatibilis az 1000BASE-X automatikus egyeztetéssel, és rendelkezik linkjelző funkcióval. A PHY le van tiltva, ha a TX_ tiltás magas vagy nyitva van.
Kis sebességű jelek elektronikus jellemzői
A MOD_DEF (1) (SCL) és a MOD_DEF (2) (SDA) nyitott CMOS jelek. A MOD_ DEF (1) és a MOD_DEF (2) elemeket fel kell húzni a host_ V CC-re.
Paraméter | Szimbólum | Min. | Tipikus | Max | Mértékegység | Megjegyzések |
SFP kimenet alacsony | VOL | 0 | 0.5 | V | 4,7k – 10k húzásig host_ Vcc. | |
SFP kimenet MAGAS | VOH | host_ Vcc -0,5 | host_ Vcc +0.3 | V | 4,7k – 10k húzásig host_ Vcc. | |
SFP bemenet LOW | VIL | 0 | 0.8 | V | 4,7–10 kt húzás a Vcc-hez. | |
SFP bemenet Magas | VIH | 2 | Vcc + 0,3 | V | 4,7–10 kt húzás a Vcc-hez. |
Általános Specifikációk
Paraméter | Szimbólum | Min. | Tipikus | Max | Mértékegység | Megjegyzések |
Adatsebesség | BR | 10 | 1000 | Mb / s | IEEE 802.3 kompatibilis | |
Kábelhosszúság | L | 100 | m | 5. kategóriájú UTP. BER <> |
Megjegyzés:
1. Az óratolerancia +/- 50 ppm
2. Alapértelmezés szerint a HTST-ERTx egy teljes duplex egység, preferált master módban
3. Az automatikus keresztezés észlelés engedélyezve van. Külső keresztirányú kábel nem szükséges
4. Alapértelmezés szerint az 1000 BASE-T művelet megköveteli, hogy a gazdarendszernek órák nélküli SERDES felülettel rendelkezzen.
GYIK
1 、 Kérdés: "Ez 1000m sfp-t adó-vevő, nem 10/100 / 1000m multi-rate sfp-t." csak gigabitesen működik? Egyáltalán nem működik a 100basetnél?
Válasz: Igen, csak gigabites sebességgel működik.
2 、 Kérdés: Működni fog a Juniper?
Válasz: Igen, így lesz.
3 、 Kérdés: Működni fog a Cisco?
Válasz: Igen, így lesz.
