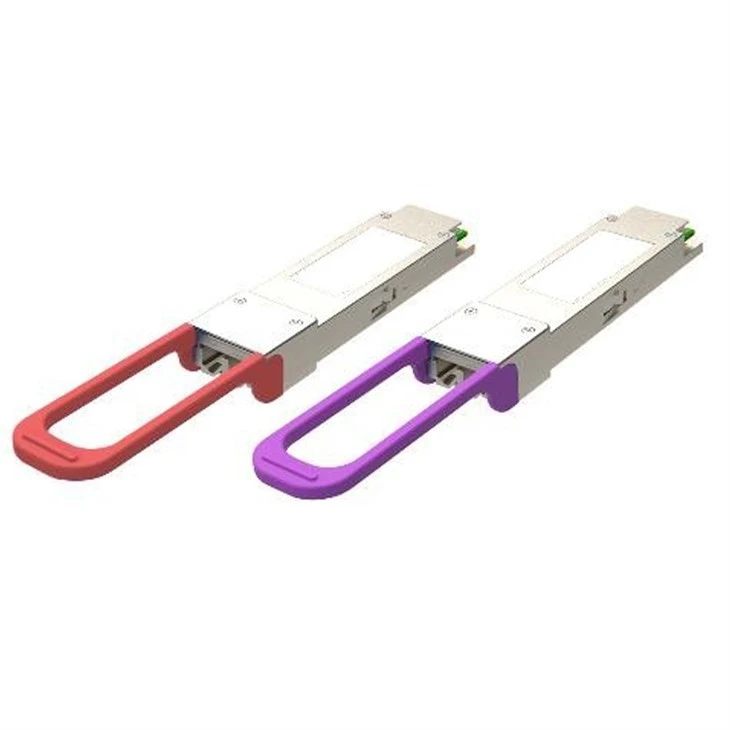

100G QSFP28 BIDI LR1 10KM
Támogatja a 100 GBASE-LR BIDI-t
Sávjelzési sebesség 106,25 Gb/s PAM4-gyel
Kompatibilitás 100G OTU4
Akár 10 km-es sebességváltó SMF-en
EML TOSA és PIN ROSA
4x25,78 Gb/s NRZ elektromos interfésszel (CAUI-4)
Nagy sebességű I/O elektromos interfész
I2C interfész integrált digitális diagnosztikai felügyelettel
QSFP28 MSA csomag szimplex LC csatlakozóval
Egyszeres plusz 3,3 V tápegység
Támogatás a HW TX_DIS és RX_LOS távközlési alkalmazásokhoz
Maximális fogyasztás 4,5 W
Üzemi ház hőmérséklete: 0 és plusz 70 fok között
Megfelel a 802.3cu, SFF-8636&SFF-8679 szabványnak
Megfelel az EU 2011/65/EU irányelvének
100G QSFP28 BIDI LR1A 10 KM segít megtakarítani az optikai szálat, csak egy szál tud továbbítani 100 G-t. Takarítsa meg a szál bérleti díját.
További részletekért forduljon Ivyhez a HTF-től. ivy@htfuture.com
|
rész sz. |
Adatsebesség |
Lézer |
Rost típus |
Távolság |
Optikai Felület |
Temp |
DDMI |
Retesz Szín |
|
HTQS-HB2733LR |
106,25 Gbps |
Tx1271/Rx1331 |
SMF |
10 km |
LC |
0~70C |
Y |
Lila |
|
HTQS-HB3327LR |
106,25 Gbps |
Tx1331/Rx1271 |
SMF |
10 km |
LC |
0~70C |
Y |
Piros |
|
Adó |
||||||
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Mértékegység |
Megjegyzések |
|
Középső hullámhossz |
CW |
1264.5 |
1271 |
1277.5 |
nm |
|
|
1324.5 |
1331 |
1337.5 |
Nm |
|
||
|
Átlagos indítási teljesítmény |
PTX |
-1.4 |
- |
4.5 |
Dbm |
1 |
|
Külső optikai modulációs amplitúdó |
OMA |
0.7 |
- |
4.7 |
Dbm |
1 |
|
Indítási teljesítmény OMA-ban mínusz TDECQ(perc) |
OMA-TDECQ |
-0.7 |
- |
- |
Dbm |
ER Nagyobb vagy egyenlő, mint 4,5 dB |
|
-0.6 |
- |
- |
Dbm |
ÖÖÖ<4.5dB |
||
|
Távadó és diszperziós szem záródáshoz PAM4 (TDECQ) (max.) |
TDECQ |
- |
- |
3.4 |
Dbm |
|
|
Átlagos kimeneti teljesítmény (lézer kikapcsolva) |
P0UT-OFF |
- |
- |
-15 |
Dbm |
|
|
Oldalsó mód elnyomási arány |
SMSR |
30 |
- |
- |
Db |
|
|
Kihalási arány |
ÖÖÖ |
3.5 |
- |
- |
Db |
|
|
RIN_OMA |
RIN |
- |
- |
-136 |
dB/Hz |
|
|
Adó visszaverődése |
Tref |
- |
- |
-26 |
dB |
|
|
Optikai visszatérési veszteségtűrés |
ORLT |
- |
- |
15.6 |
Db |
|
|
Vevő |
||||||
|
Középső hullámhossz |
CW |
1324.5 |
1331 |
1337.5 |
Nm |
|
|
1264.5 |
1271 |
1277.5 |
Nm |
|
||
|
Sérülési küszöb |
Pkárosodás |
5.5 |
- |
- |
Dbm |
2 |
|
Átlagos Rx teljesítmény |
PRX |
-7.7 |
- |
4.5 |
Dbm |
3 |
|
Tápellátás _OMAouter |
POMA |
- |
- |
4.7 |
Dbm |
|
|
Vevő érzékenysége _OMAouter |
SEN _OMA |
- |
- |
-6.1 |
Dbm |
4 |
|
Reflexió |
Ref |
- |
- |
-26 |
Db |
|
|
Feszült vevőérzékenység _OMAouter |
SRS |
- |
- |
-4.1 |
Dbm |
5 |
|
Veszteség Állítás |
LosA |
-26 |
- |
- |
Dbm |
|
|
Los De-Assert |
LosDA |
- |
- |
-12 |
Dbm |
|
|
Los hiszterézis |
LosH |
0.5 |
- |
- |
Db |
|
