Az elágazó átkötő segítségével a törzs optikai kábelének 12. kapcsa csatlakozóját fel lehet osztani egy- vagy kétmagos csatlakozóra. Az MPO / MTP csatlakozó a gerinchálós optikai kábellel van összekötve, a másik végén lévő egy- vagy kétmagos csatlakozó különféle elágazó csatlakozókat biztosíthat, amelyek könnyebben csatlakoztathatók a berendezéshez.

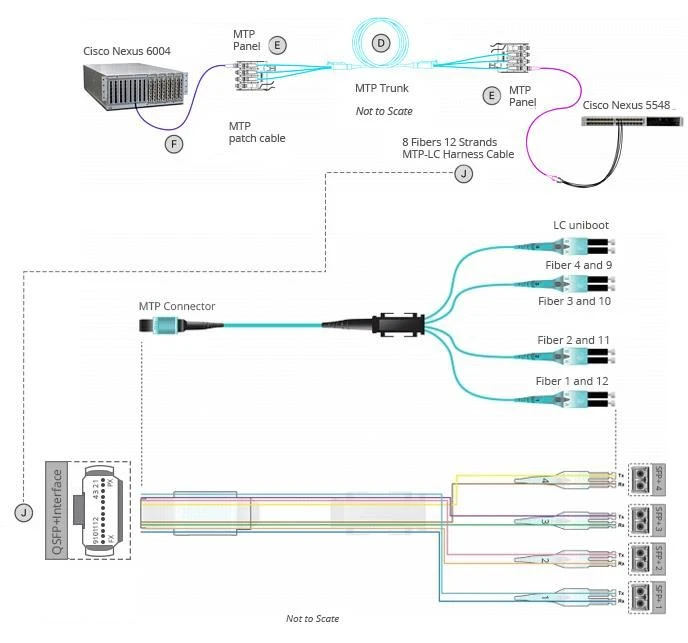

Az 1. csatlakozó egy MTP-kompatibilis MPO többszálas push-on típusú érintkezõvel van lezárva. A 2-es csatlakozó 8-as, kerámia hüvely, LC stílusú száloptikai kábel csatlakozókkal van lezárva. Az Lc Simplex érintkezőknek 1,25 mm-es kerámia hüvelyük van az optimális szálmag beállításhoz és a megbízható csatlakoztathatósághoz egy kisméretű házban, amely a&# 39 kompakt és könnyen kezelhető nagy sűrűségű kábelkörnyezetben. 8 egyedi LC Simplex csatlakozóval rendelkezik, ami 4 Duplex szálas csatlakozónak felel meg. A QSFP MPO / MTP többszálas csatlakozó 8 x 50/125 szálmaggal rendelkezik, amelyek a 8 szálelosztó szerelvény másik végén 8 egyedi szimplex szálas patch vezetékre bomlanak. Minden Aqua színű, 18 hüvelykes, Simplex áttörő zsinórnak 2,0 mm külső átmérőjű kabátja van.
Jellemzők
A behúzási szemek opcióként szolgálnak a szálvégek védelmére a telepítés során
Alacsony behelyezési veszteség, nagy visszatérési veszteség
Jó kompatibilitás
Nagy pontosságú mechanikai méret
Nagy megbízhatóság és stabilitás
PC, APC, UPC opcionális, kábelhossz választható
Termékleírás
A csatlakozó | MPO Nő (tű nélküli) | B csatlakozó | LC UPC Duplex |
Szál mód | OM4 (OM3) 50 / 125μm | Hullámhossz | 850 / 1300nm |
MPO csatlakozó IL | Max. 0,35 dB (0,15 dB tipikus) | LC csatlakozó IL | ≤0,2dB |
MPO csatlakozó RL | ≥20dB | LC csatlakozó RL | ≥20dB |
Csillapítás 850 nm-en | ≤2,3 dB / km | Csillapítás 1300 nm-en | ≤0,6 dB / km |
Kabát OD | 3,0 mm | Ventilátor-átmérő | 2,0 mm |
Telepítés szakítóterhelés | 100 N | Hosszú távú szakítóterhelés | 50 N |
Kábel dzseki | LSZH | Szálszámlálás | 12 rost |
Üzemi hőmérséklet | -10 ° C és ~ 70 ° C között | Tárolási hőmérséklet | -40 ° C és ~ 85 ° C között |
Válassza az MPO Breakout Cable-t a nagy sűrűségű szálas hálózatok számára
Az Elite MPO csatlakozó biztosítja a stabil jelátvitelt
Racionalizálja a hálózati kábelezést nagy sűrűségű adatközpontokban
Lehetővé teszi a megnövekedett kapacitást és a kábelek egyszerű kezelését
Különböző szabványok szerint az MPO-LC optikai szálas jumperek több típusra oszthatók. A szálmagok száma szerint az MPO-LC szál jumper MPO-LC egymódos szál jumperre és MPO-LC több módú szál jumperre oszlik. A két végén lévő csatlakozók szerint az MPO-LC optikai szál jumper főleg kétféle konfigurációval rendelkezik. Az egyik az MPO-LC és az MPO-LC közötti kapcsolat, amelyet általában MPO-LC gerinaszálas patch kábelnek neveznek. A másik az, hogy az MPO egy szabványos LC / FC / SC / ST csatlakozóhoz (általában MPO-LC) csatlakozik, amelyet általában MPO-LC elágazó szálas patch kábelnek vagy MPO-LC ventilátor ki optikai patch vezetéknek neveznek. Az MPO-LC csatlakozó kompakt kialakítása miatt az MPO-LC jumperek száma egyre kisebb. A leggyakrabban használt 12 mag és 24 mag. Ugyanolyan méretű, mint egy SC csatlakozó, és akár 12 szálat vagy 24 szálat is képes biztosítani, ezzel helyet takarítva meg az áramköri kártyákban és állványokban.
Az MPO-LC szálas patch zsinórok különféle alkalmazásokban használhatók. Például: gerinchálózat, optikai szál elosztás, nagy sűrűségű adatközpont-környezet, raktár, szalagkábel-terminál, gyors karbantartási beállítás és lejátszási rendszer megoldás, valamint a szerverek közötti párhuzamos optikai interakció.
GYIK
K: Mi a min megrendelésed?
V: Az ügyfelek elérése érdekében' elégedettség, elfogadjuk a minta sorrendjét, akár egy darabot is.
K: Mennyi az átfutási ideje a dudoroknak?
V: Eddig az 1000 db-on belüli rendeléseknél a szállítási idő körülbelül egy hét.
K: Mi a fizetési módod?
V: T / T stb. További megbeszéléseket folytathatunk.
K: A szál nehezebben telepíthető, mint a réz?
V: Nem, a rost ugyanolyan egyszerű, és néha könnyebb telepíteni, mint a réz. Ezenkívül az optikai kábelek erősebbek, könnyebbek és kisebbek, mint az összehasonlítható rézkábelek, és kevés az útválasztási korlátozás, különösen más elektromos kábelekkel rendelkező területeken.
