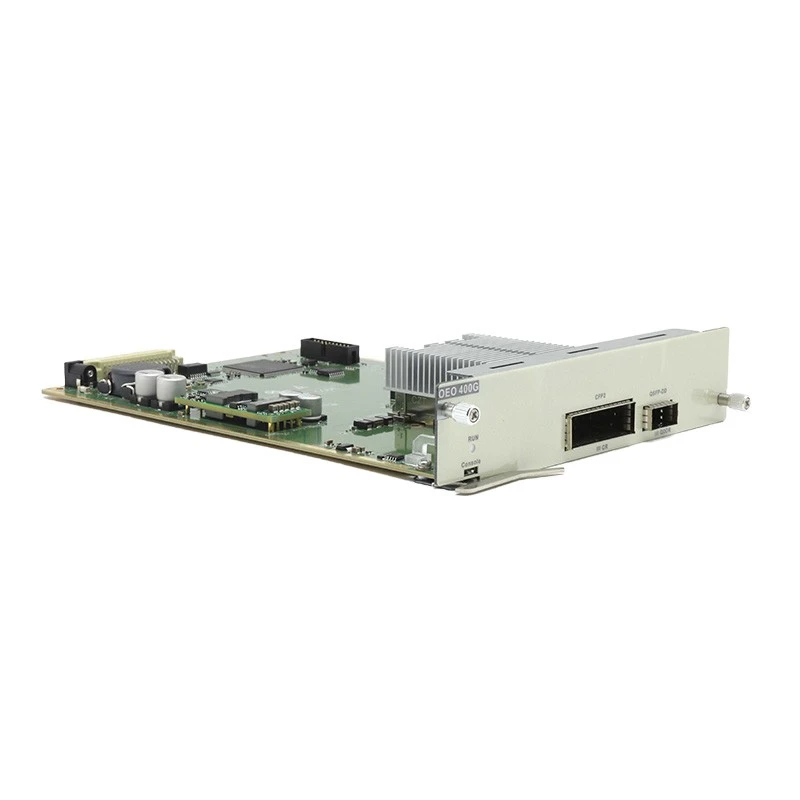

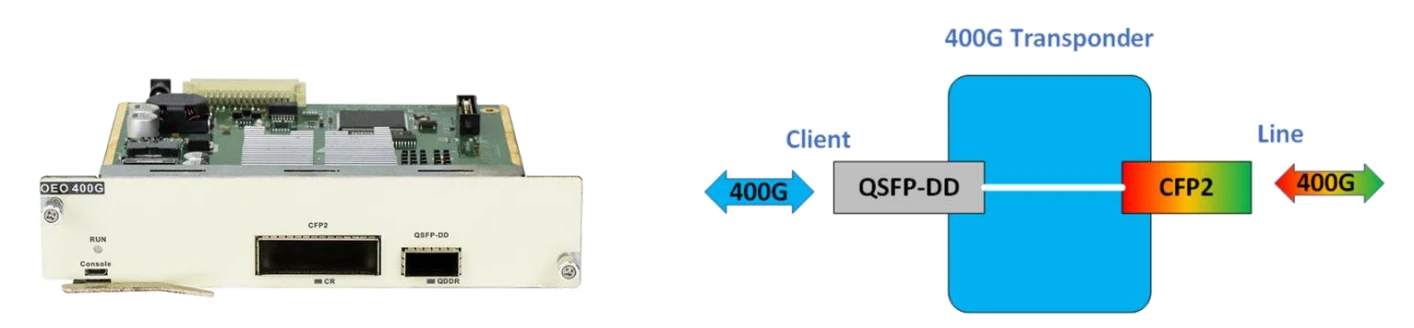

A 400G OEO Transmitter támogatja az 1xQSDP-DD kliens interfészt és az 1xCFP2 line{5}}oldali interfészt, hogy támogassa az egy-csatornás, 400 Gbps-os nagy-szemcse adatátvitelt. Az iparág legfejlettebb koherens technológiája és az FEC továbbítási hibajavító kódolási technológiája nagy{10}}kapacitású, nagy{11}}távolságú, nagy{12}}teljesítményű átvitelt tesz lehetővé. Nagy diszperziós tolerancia: 20000ps.nm, Támogatja a csatorna hullámhosszának hangolását, Támogatja az OSNR és a bithibaarány valós idejű{16}figyelését. A koherens DWDM optika nagymértékben növelheti az optikai hálózat kapacitását és elérhetőségét, A 400G OEO modellek a HT6000 sorozatú CH04, CH08, CH20 alvázhoz illeszkednek.
|
RendszerParaméter |
MűszakiIindikátor |
|
|
Modell |
HT6000-OEO400G |
|
|
Középső hullámhossz |
DWDM 1529,5 ~ 1565,50 nm |
|
|
Adatsebesség |
400 Gbps |
|
|
400G interfész |
Ügyféloldal |
QSFP-DD 400G modul |
|
Vonal oldala |
CFP{0}}Gbps koherens modul |
|
|
FEC (erősítés, késleltetés, BER küszöb) |
200G-QPSK, 20% SDFEC, 2x100G |
Rx OSNR tolerancia: 13,8 dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Rx OSNR tolerancia: 15,8 dB |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Rx OSNR tolerancia: 21 dB |
|
|
NMS |
TELNET, SNMP, WEB |
|
|
Méret |
191 (Sz) x 253 (Mé) x 42 (Ma) mm |
|
|
Környezet |
Üzemi hőmérséklet |
-10 fok ~ 60 fok |
|
Tárolási hőmérséklet |
-40 fok ~ 80 fok |
|
|
Relatív páratartalom |
5% ~ 95% Nem-kondenzáló |
|
|
Energiafogyasztás |
50 W vagy annál kisebb |
|

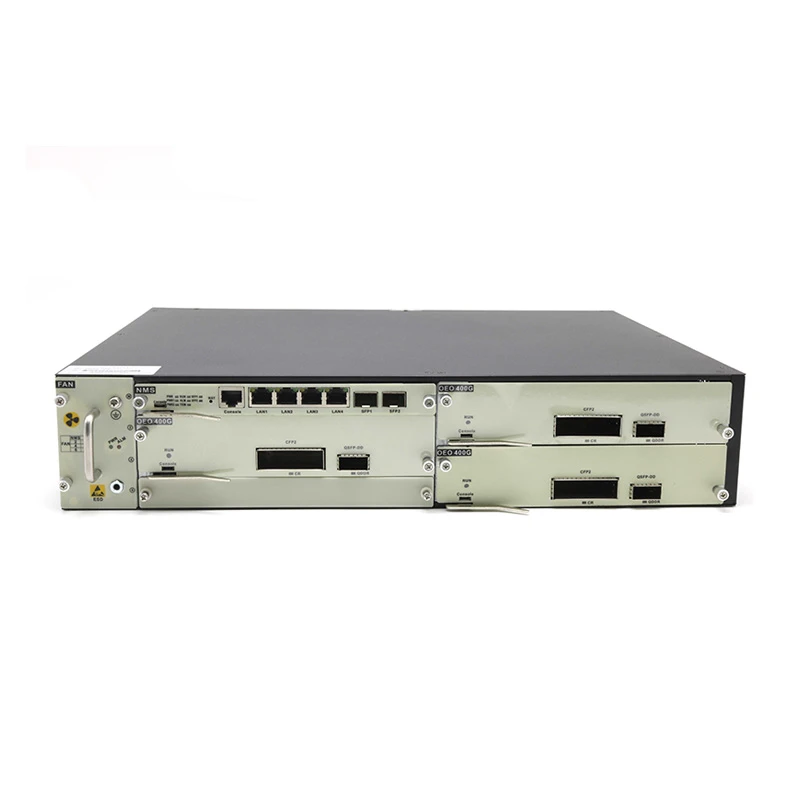

HTFHT6000SeriesCA hassis több szolgáltatást is támogatbizottságkeverés:
|
HTFHT6000DWDMSorozatTermék |
|||
|
HT6000 alváz Opcionális (Támogatja a kettős AC+ kettős DC védelmet) |
1U 19 hüvelykes CH04 |
1 hálózati kezelőhely |
3 univerzális szolgáltatási hely |
|
2U 19 hüvelykes CH08 |
1 hálózati kezelőhely |
7 egyetemes szolgáltatási hely |
|
|
5U 19 hüvelykes CH20 |
1 hálózati kezelőhely |
19 egyetemes szolgáltatási hely |
|
|
NMS Board |
HTF Network Control Management Board |
||
|
HTF Muxponder Board |
400G koherens TMUX: 4*QSFP28 – 1*CFP2 |
||
|
400G Muxponder: 4*QSFP28-1*QSFP-DD |
|||
|
200G koherens TMUX: 2*QSFP28 – 1*CFP2 |
|||
|
40G és 100G TMUX: 4*SFP28↔QSFP28 vagy 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1.25G↔10G vagy 8*100M↔1.25G |
|||
|
HTF Transponder Board Optikai relé erősítő rendszer |
400G koherens OEO/transzponder: 1*QSFP-DD – 1*CFP2 |
||
|
100G koherens OEO: 1*QSFP28-1*CFP |
|||
|
40G és 100G OEO: 3*QSFP28-3*QSFP28 vagy 3*QSFP+-3*QSFP+ |
|||
|
25G OTU: 4*SFP28↔4*SFP28 |
|||
|
10G OEO: 4*SFP+↔4*SFP+ |
|||
|
HTF Védelmi Tanács |
10G OCP (optikai csatornavédelem): 2*SFP+↔2*SFP+ |
||
|
OLP: Optikai vonalvédelem (1+1, 1:1, két- vagy egyszálas OLP opciók) |
|||
|
Optikai erősítő rendszerkártya |
EDFA tábla: erbium{0}}adalékolt szálerősítés (BA LA PA) |
||
|
RFA: Raman fiber amply tábla |
|||
|
SOA: 100G optikai erősítő rendszer |
|||
|
Diszperziós Kompenzációs Tanács |
DCM: Diszperziókompenzációs modul |
||
|
HTF MUX DEMUX tábla |
MDU: 1-16 hullámhosszú multiplexelés/demultiplexelés |
||
|
AWG: 40/48 hullámos multiplexelés/demultiplexelő kártya |
|||
|
OADM: Optikai Add Drop multiplex kártya |
|||
|
Optikai kábelfigyelő rendszer |
OTDR, OSW, FWDM, OPD, OPC stb |
||
|
HTF egyedi tábla |
VOA, OSC, PLC/FBT optikai osztó, WSS stb |
||
A száloptikai hálózat kapacitásának gyorsnak kell lennie ahhoz, hogy hatékonyan megfeleljen a változó sávszélességi igényeknek. A HTF DWDM/OTN termékei növelik a hálózat hullámhosszonkénti kapacitását, javítják a spektrális hatékonyságot és csökkentik a bitenkénti költséget DCI, metró és távolsági{1}}alkalmazásokban. A csatlakoztatható modulok használata könnyedén növeli a kapacitást, jelentősen csökkenti az energiafogyasztást, leegyszerűsíti a karbantartást és a támogatást, és valódi fizetést tesz lehetővé,-ahogy-az architektúra fejlődik{5}}.
A HTF integrált DWDM-megoldások közé tartozik a mux/demux, erősítők, OLP/OTDR/WSS/optikai kapcsoló stb. A plug{0}}and-optika csökkenti a karbantartási költségeket, és maximalizálja a meglévő infrastruktúra és csatlakozás értékét.
Ha optikai hálózati projektje átviteli kapacitás bővítésére van szüksége, forduljon a HTF csapatához, hogy személyre szabhassák az Ön számára megfelelő megoldást.
