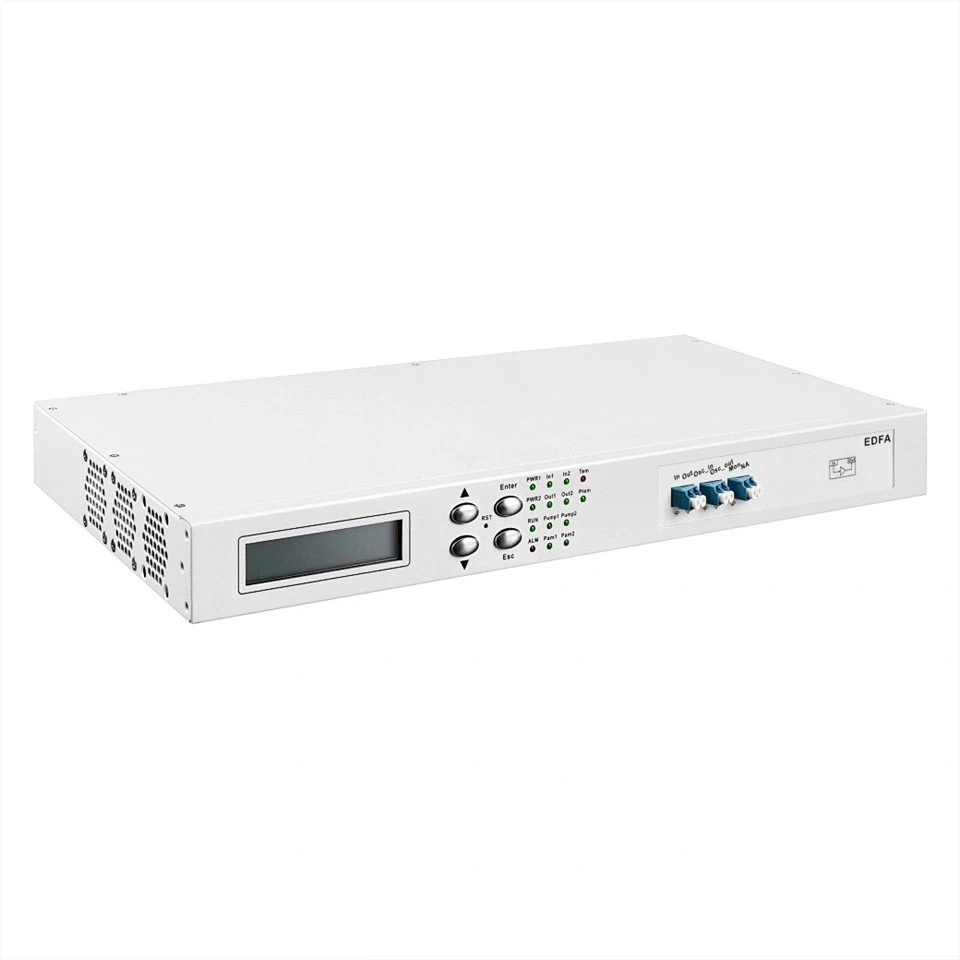

1U EDFA optikai erősítő
Az EDFA (Erbium Doped Fiber Amplifier) optikai erősítő berendezés fő funkciója a jelfény teljesítményének kompenzálása az átviteli összeköttetésben. Akár 48 csatorna (csatornatávolság 100GHz) vagy 96 csatorna (50GHz csatornatávolság) optikai jeleit képes egyidejűleg felerősíteni a C sávban. Jellemzői a lapos erősítés, az állítható erősítés és az alacsony zajindex. Nélkülözhetetlen és fontos része a DWDM-rendszernek és a jövőbeni nagy sebességű{7}}rendszernek, valamint az összes-optikai hálózati nagy távolságú-átvitelnek.
|
Paraméter |
Min. |
Typical |
Max. |
Egység |
|
|
Működési hullámhossz |
1528 |
1565 |
nm |
||
|
Kimeneti teljesítmény |
22 |
dBm |
|||
|
Nyereség |
8 |
33 |
dB |
||
|
Bemeneti teljesítmény |
BA |
-10 |
|
Max. kimenet -erősítés |
dBm |
|
PA/LA |
(Max. bemenet-29) |
Max. kimenet -erősítés |
|||
|
Zaj ábra |
5.0 |
dB |
|||
|
Nyerj laposságot |
1.0 |
dB |
|||
|
Bemeneti küszöb |
-34 |
Beállítható |
dBm |
||
|
Polarizációs függőségi veszteség |
0.3 |
dB |
|||
|
Polarizációs függőség erősítése |
0.4 |
dB |
|||
|
Polarizációs módú diszperzió |
0.5 |
ps |
|||
|
Szivattyú teljesítmény szivárgás |
-29 |
dBm |
|||
|
Visszatérési veszteség |
45 |
dB |
|||
|
Környezet |
Üzemi hőmérséklet |
-10 fok ~ 60 fok |
fokozat |
||
|
Tárolási hőmérséklet |
-40 fok ~ 80 fok |
fokozat |
|||
|
Relatív páratartalom |
5% ~ 95% Nem-kondenzáló |
||||
|
Energiafogyasztás |
15-nél kisebb vagy egyenlő |
W |
|||
|
Termék mérete |
442(W)* 250(D)* 44(H) |
mm |
|||
|
Csomagolási méret |
53*35*14, (5 kg) |
cm |
|||
Az EDFA erősítő a következőkre osztható: teljesítményerősítő, vonali erősítő és előerősítő az alkalmazási pozíció szerint;
BA teljesítményerősítő: Nagy bemeneti teljesítmény, nagy nyereség és nagy kimenet jellemzői. Főleg a DWDM rendszer átviteli végén használják a DWDM rendszer optikai teljesítményének szálká történő növelésére;
LA vonali erősítő: Alacsony bemeneti teljesítmény, nagy nyereség és nagy kimenet jellemzői. Főleg a DWDM rendszer két hálózati csomópontja között használják a DWDM rendszer átviteli teljesítményének növelésére;
PA előerősítő-: Alacsony bemeneti teljesítmény, nagy nyereség és alacsony kimenet jellemzői. Főleg a DWDM rendszer végén használják a DWDM rendszer vételi optikai teljesítményének növelésére;
- Normál 19 hüvelyk 1U magasság;
- Támogatja a DWDM rendszerek optikai erősítését a C sávban;
- Támogatja az opcionális bemeneti erősítést OSC jellel;
- Támogatja a teljesítményerősítést, a vonalerősítést (másodlagos optikai erősítés) és az előerősítést;
- Felügyeli: a szivattyú meghajtó áramát, a szivattyú kimeneti teljesítményét, a szivattyú kapcsolóját, a szivattyú hőmérsékletét, a bemeneti optikai teljesítményt, a kimeneti optikai teljesítményt és a modul hőmérsékletét;
- Támogatja az állítható szivattyúkapcsolót, AGC módot és APC módot (bemeneti és kimeneti optikai teljesítmény állítható).
- Támogatja az optikai megfigyelő portot (MON).
- Az LCD-kijelző az adatok nagyon intuitív megjelenítésére szolgál, ami kényelmes a felhasználók számára.
