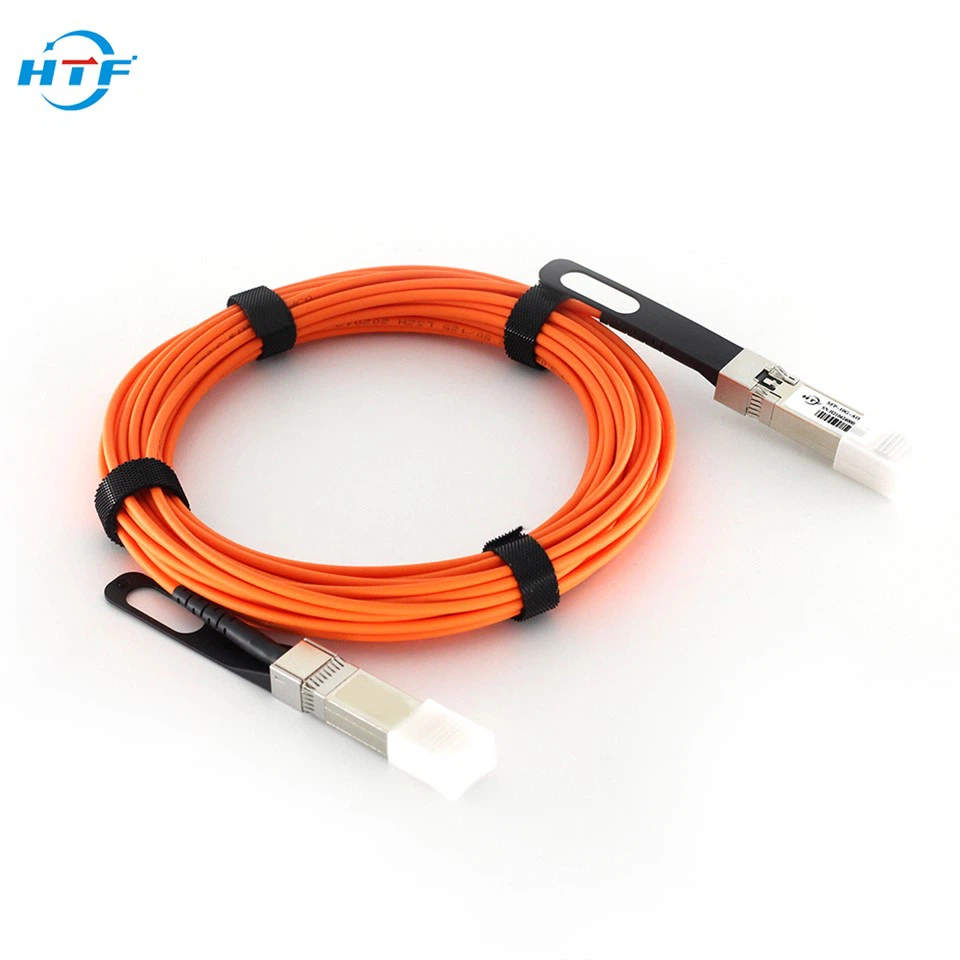

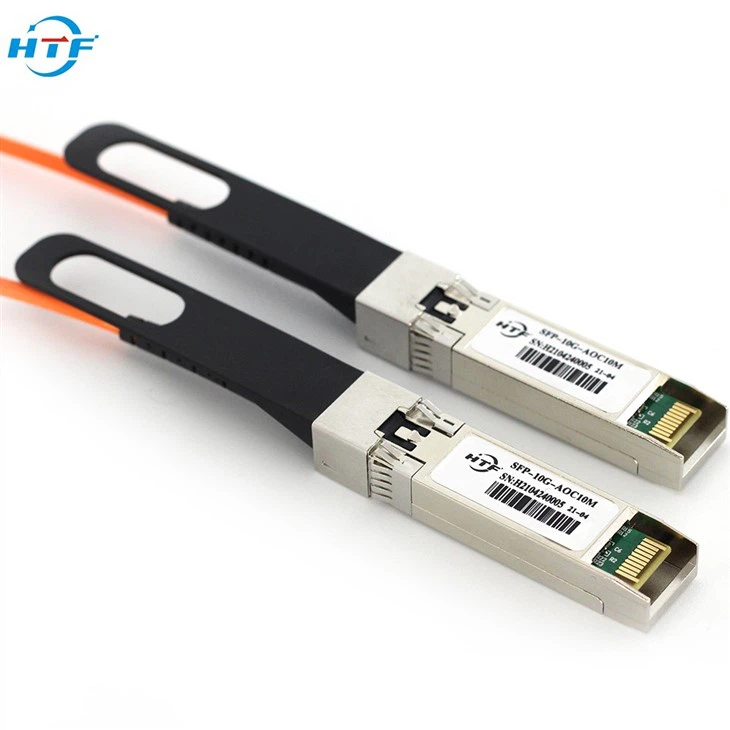

Kompatibilis 10G SFP+ aktív optikai kábel Jellemzők:
Támogatja a 10GBASE-SR/10G Fibre Channel alkalmazást
Kompatibilis az SFP+ Electrical MSA SFF-vel-8431
Kompatibilis az SFP+ Mechanical MSA SFF-vel-8432
Több sebesség akár 11,3 Gbps
Átviteli távolság akár 300 m
+3.3 V egy tápegység
Alacsony energia fogyasztás
Működési hőmérséklet Kereskedelmi: 0 foktól +70 fokig
RoHS-kompatibilis
Jelszavas védelem A0h és A2h számára
10G kapcsolat adatközponthoz
Host Devices-ben tesztelve a bizonyított együttműködés érdekében
Maximális abszolút értéke
Táblázat1- Abszolút maximális értékelések
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Mértékegység |
Megjegyzések |
|
Tápfeszültség |
Vcc3 |
-0.5 |
- |
+3.6 |
V |
|
|
Tárolási hőmérséklet |
Ts |
-10 |
- |
+70 |
fokozat |
|
|
Működési páratartalom |
RH |
+5 |
- |
+85 |
% |
1 |
|
Vevő sérülési küszöbértéke |
P Rdmg |
+3.4 |
- |
- |
Dbm |
|
Megjegyzés: 1 Nincs páralecsapódás
Ajánlott Üzemeltetési Körülmények
Táblázat 2- Javasolt működési feltételek
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Mértékegység |
Megjegyzések |
|
Üzemi ház hőmérséklete |
TC |
0 |
- |
+70 |
fokozat |
|
|
Tápfeszültség |
Vcc |
3.14 |
3.3 |
3.47 |
V |
|
|
Tápfeszültség áram |
Icc |
- |
- |
150 |
mA |
|
|
Teljesítménydisszipáció |
Pd |
- |
- |
0.6 |
W |
|
|
Bitráta |
BR |
|
10.3125 |
- |
Gbps |
|
|
Fiber hajlítási sugár |
Rb |
3 |
- |
- |
centiméter |
|
Elektromos és optikai jellemzők
Táblázat 3- Elektromos jellemzők
|
Paraméter |
Szimbólum |
Min. |
Typ. |
Max. |
Egységek |
Megjegyzések |
|
|
Adó |
|||||||
|
Differenciáldátum bevitel Swing |
Vin, PP |
200 |
- |
1600 |
Mv |
|
|
|
Bemeneti differenciális impedancia |
ZIN |
90 |
100 |
110 |
Ω |
|
|
|
Tx_Hiba |
Normál működés |
VOL |
0 |
- |
0.8 |
V |
|
|
Adó hiba |
VOH |
2.0 |
- |
VCC |
V |
|
|
|
Tx_Letiltás |
Normál működés |
VIL |
0 |
- |
0.8 |
V |
|
|
Lézer letiltása |
VIH |
2.0 |
- |
VCC+0.3 |
V |
|
|
|
Vevő |
|||||||
|
Differenciális adatkimenet |
Vout |
370 |
- |
1600 |
Mv |
|
|
|
Kimeneti differenciális impedancia |
ZD |
90 |
100 |
110 |
Ω |
|
|
|
Rx_LOS |
Normál működés |
VOL |
0 |
- |
0.8 |
V |
|
|
Signal elvesztése |
VoH |
2.0 |
- |
VCC |
V |
|
|
