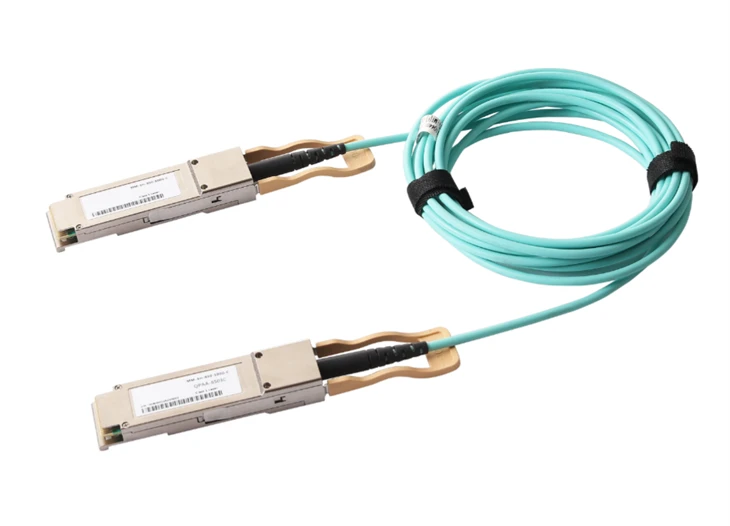

100G AOC kábel Jellemzők
Támogatja a 100GBASE-SR4/EDR alkalmazást
Megfelel a QSFP28 Electrical MSA SFF-nek-8636
Többszörös sebesség akár 25,78125 Gbps
Átviteli távolság akár 100 m
plusz 3,3 V-os egy tápegység
Alacsony energia fogyasztás
Üzemi hőmérséklet Kereskedelmi: 0 foktól plusz 70 fokig
RoHS-kompatibilis
UL tanúsító kábelek (opcionális)
Alkalmazások
100GBASE-SR4, sávonként 25,78125 Gbps
InfiniBand QDR, EDR
Egyéb optikai kapcsolatok
Maximális abszolút értéke
Táblázat1- Abszolút maximális értékelések
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Mértékegység |
Megjegyzések |
|
Tápfeszültség |
Vcc3 |
-0.5 |
- |
plusz 3.6 |
V |
|
|
Tárolási hőmérséklet |
Ts |
-10 |
- |
plusz 70 |
fokozat |
|
|
Működési páratartalom |
RH |
plusz 5 |
- |
plusz 85 |
százalék |
1 |
Ajánlott Üzemeltetési Körülmények
Táblázat 2- Javasolt működési feltételek
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Mértékegység |
Megjegyzések |
|
Üzemi ház hőmérséklete |
TC |
0 |
- |
plusz 70 |
fokozat |
|
|
Tápfeszültség |
Vcc |
3.14 |
3.3 |
3.47 |
V |
|
|
Teljesítménydisszipáció |
Pd |
- |
- |
2.5 |
W |
1 |
|
Bitráta |
BR |
10.3125 |
25.78125 |
- |
Gbps |
|
elektromos jellemzők
Táblázat 3- Elektromos jellemzők
|
Paraméter |
Szimbólum |
Min. |
Typ. |
Max. |
Egységek |
Megjegyzések |
|
|
ModSelL |
Modul kiválasztása |
VOL |
0 |
- |
0.8 |
V |
|
|
Modul kijelölésének törlése |
VOH |
2.5 |
- |
VCC |
V |
|
|
|
LPMode |
Alacsony fogyasztású mód |
VIL |
0 |
- |
0.8 |
V |
|
|
Normál működés |
VIH |
2.5 |
- |
VCCplusz 0.3 |
V |
|
|
|
ResetL |
Visszaállítás |
VIL |
0 |
- |
0.8 |
V |
|
|
Normál működés |
VIH |
2.5 |
- |
VCCplusz 0.3 |
V |
|
|
|
ModPrsL |
Normál működés |
VOL |
0 |
- |
0.4 |
V |
|
|
Intl |
Megszakítás |
VOL |
0 |
- |
0.4 |
V |
|
|
Normál működés |
VoH |
2.4 |
- |
VCC |
V |
|
|
|
Elektromos távadó jellemzői |
|||||||
|
Differenciáldátum bevitel Swing |
Vin, pp |
200 |
- |
1600 |
Mv |
|
|
|
Kimeneti differenciális impedancia |
Zin |
90 |
100 |
110 |
Ω |
|
|
|
Az elektromos vevőegység jellemzői |
|||||||
|
Differenciális adatkimeneti swing |
Vout |
200 |
- |
800 |
Mv |
|
|
|
Bit hibaarány |
BER |
- |
- |
E-12 |
- |
1 |
|
|
Bemeneti differenciális impedancia |
ZD |
90 |
100 |
110 |
Ω |
|
|
